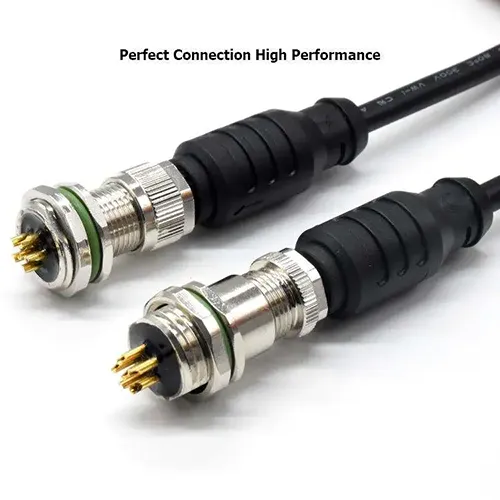

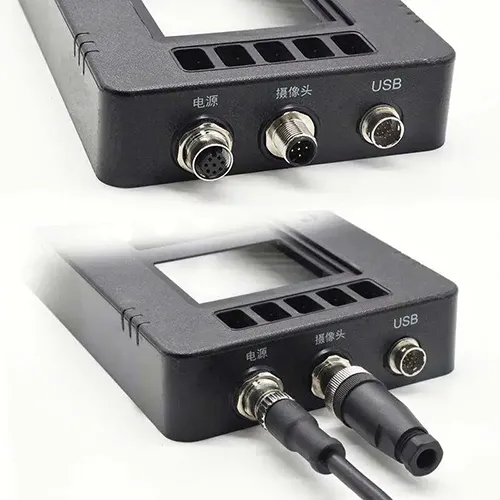

M12 系列工业传感器连接器

M12 系列工业传感器连接器是 Reunion 为工业传感器生态系统的专用解决方案——包括近距探测器、光电电池、压力传感器、温度探头和 IO-Link 智能传感器，构成现代自动化的基础。该螺纹圆形连接器通过 DIN EN 61076-2-101 认证，结合了坚固的 12 毫米接口和 IP67 级环保密封，适用于室内工厂车间及恶劣的户外或洗涤环境。连接器全金属结构提供机械耐用性和电磁干扰屏蔽，螺纹锁紧机构确保抗震匹配——这对带运动部件的机械至关重要。M12 系列提供 2 到 17 针配置，传感器应用以 A 编码为标准，支持离散的 NPN/PNP 传感器输出、模拟信号（4-20mA，0-10V）以及包括 IO-Link 和 AS-Interface 在内的数字通信协议。触点由黄铜加工，并经过选择性镀金，在数百次配合周期内保持接触电阻低于 3mΩ。Reunion 通过垂直集成工艺制造 M12 系列，控制从精密加工、注塑到自动化装配和 100%电气测试的每一个环节。M12 系列提供无屏蔽和 360°屏蔽两种版本，面板安装连接器有焊接、蘸焊、压接或飞铅端子，能够适应多种传感器壳体设计和安装方式。对于设计汽车、包装或食品加工传感器网络的工程师来说，该连接器为传感元件与控制系统之间提供了可靠、标准化且经济高效的接口。

主要卖点

技术规格（A 编码传感器应用）

一般规格

- 交配周期：≥100

- 工作温度：-25°C ~ +85°C

- 防护等级：IP67（已配对状态）

- 盐雾抗性：48 小时

- 绝缘材料：PA66

- 接触材料：黄铜配镀金

- 屏蔽：无屏蔽或 360°屏蔽

- 设计标准：DIN EN 61076-2-101

所有材料均符合 RoHS 标准。每个 M12 传感器连接器在发货前都经过 100%电气测试（通断性、绝缘电阻、介电耐受性）。

竞争优势——为什么选择 Reunion 的 M12 传感器连接器

重聚优势：您将以经济实惠的价格获得经过文件证明的质量、完整的 DIN 合规、验证的 IO-Link 兼容性以及经过验证的 IP67 封层——无需承担欧洲品牌的高昂价格或无品牌替代品的不确定性。

认证与质量保证

留尼汪的 M12 传感器连接器生产采用统计过程控制（SPC）。每批生产都通过实际浸水测试（1 米，30 分钟）验证 IP67 密封。每批次都会保留测试记录、材料证书和检验报告，支持您的质量审核和客户文档需求。

定制与制造工艺

Reunion 的内部制造能力使传感器 OEM 和系统集成商能够根据其具体设备需求定制 M12 传感器连接器——从引脚配置、线缆组装到屏蔽和标签。

传感器应用的可定制选项

- 引脚配置 — 根据需要填充 2 至 17 引脚;未使用的位置可以留空。

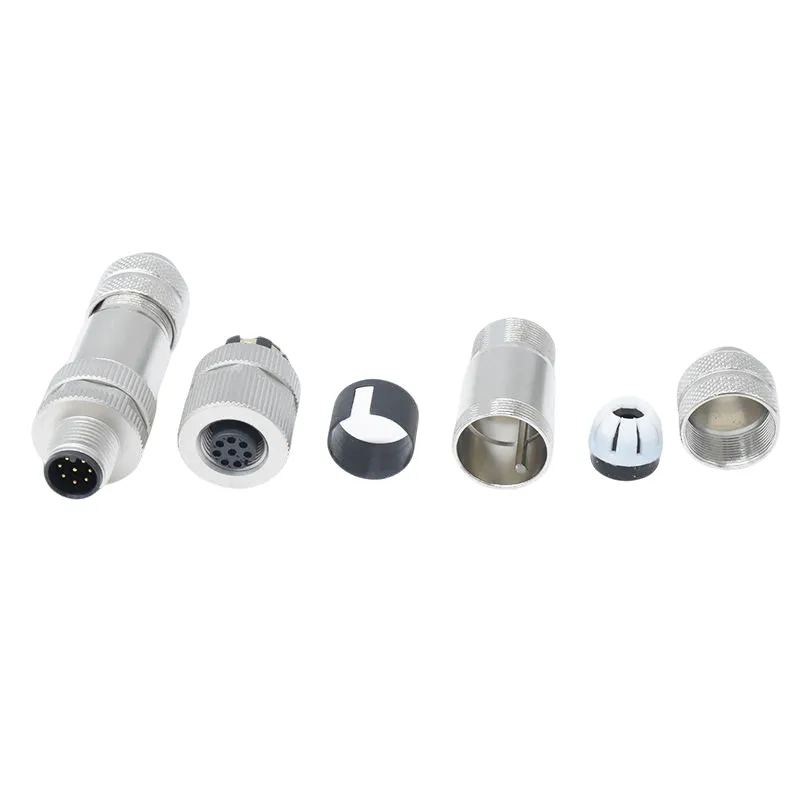

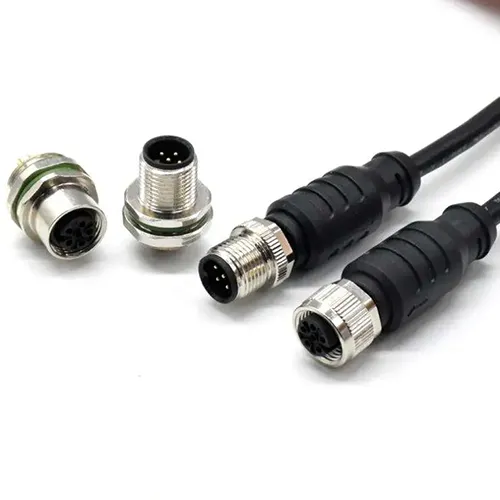

- 钢索组件 — 定制长度（0.2 米至 20 米），PUR（耐油/耐化学）或 PVC 夹套，单端或双端，可带或无加模应力缓解。

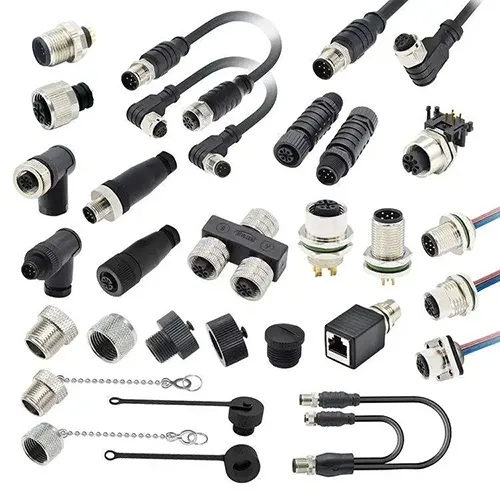

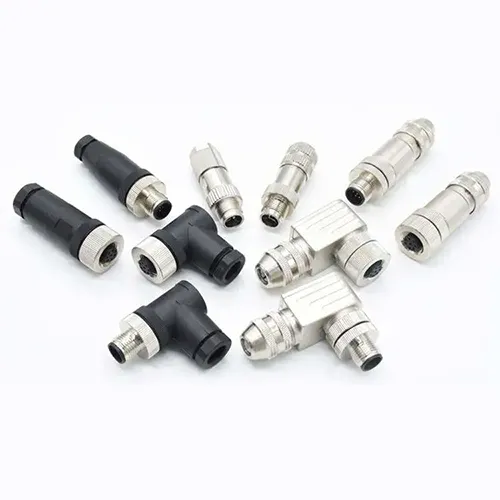

- 连接器方向——直角或直角;有面板式或线式安装版本。

- 屏蔽——标准分立传感器为无屏蔽;360°屏蔽，适用于 IO-Link、模拟或长距离电缆布线。

- IO-Link 专用 — 4 针屏蔽配置，配备 PUR 电缆;符合 230.4 kbps 通信资格。

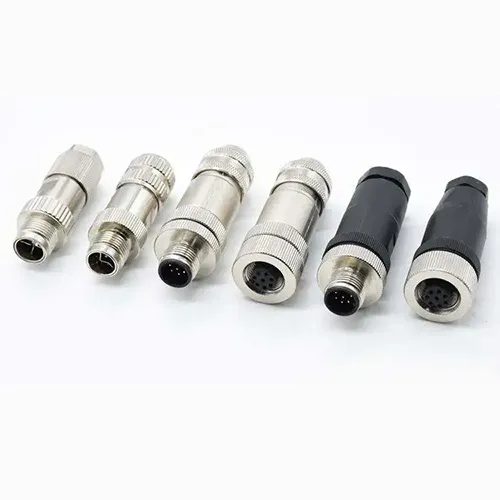

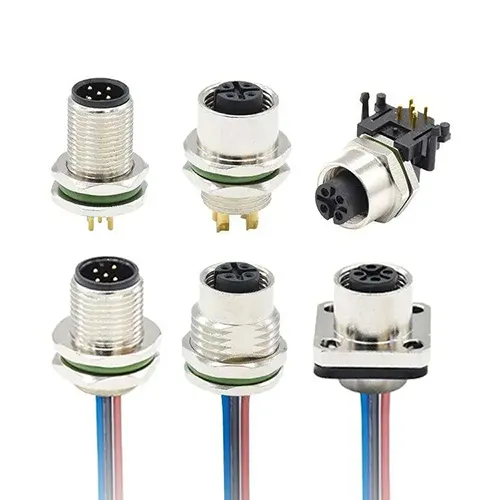

- 终端方式——面板安装连接器的焊接、浸焊、压接或飞线。

- 电缆标记——用于传感器识别的定制打印或热缩标签。

- 包装 — 防静电袋、卷轴或定制标签纸盒，用于自动组装。

制造流程流程

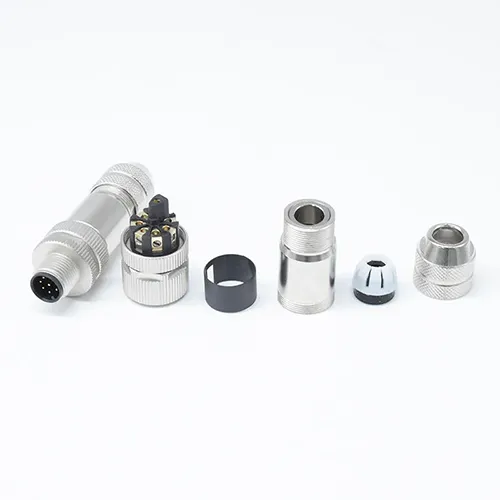

- 精密加工 — 数控自动车床生产±0.02 毫米公差的金属外壳和接触点。

- 选择性电镀——自动桶装在镍底层（≥0.3 微米）上镀金。

- 注塑成型——采用精密腔体模具成型的 PA66 绝缘体。

- 电缆加工——自动切割、剥离和镀锡;内部 PUR/PVC 电缆挤压。

- 屏蔽终端 — 屏蔽版本已安装编织终端和接地触点。

- 装配 — 半自动化线路，采用扭矩控制紧固件和视觉检查接触点放置。

- 电气测试——100%验证导通性、绝缘电阻和介电耐受性。

- 环境采样——针对 IP67、盐雾和热循环测试的批量采样。

- 包装 — 含干燥剂的防静电真空封口;出口级纸箱包装。

常见问题解答（FAQ）

1. Reunion 推荐 IO-Link 传感器应用的针脚配置，为什么？

对于 IO-Link 传感器，Reunion 推荐采用 4 针 A 编码配置（引脚 1：L+电源，引脚 3：L-地，引脚 4：C/Q IO-Link 数据，引脚 2：可选第二信号或未使用）。这是 IEC 61131-9 标准的 I-Link 接口。我们特别推荐：

- 屏蔽版本 — 为实现 230.4 kbps 的可靠通信，尤其是在超过 10 米的电缆时。

- 镀金≥0.3 微米——保持高速数字信号的低接触电阻。

- PUR 电缆——为工业环境提供柔韧性和耐油/耐化学性能。

- 电缆长度 — IO-Link 全速时最大 20 米;较长的跑步可能需要中继器。

2. M12 传感器连接器能同时处理智能传感器的电源和数据吗，还是需要单独的连接器？

是的——M12 传感器连接器采用多针配置，可以在单一连接中同时处理电源和数据。例如：

- 4 针 — 供电（L+，L-）和数据（C/Q），用于 IO-Link 或模拟传感器。

- 5 针 — 电源，加上两个信号或单独的屏蔽连接。

- 8 针 — 用于复杂多功能传感器的电源、数据和辅助信号。

- 12/17 针 — 高密度配置，适用于多输出传感器（如温度+压力+状态）。

A 码 M12 连接器支持同时供电（最高 4A）和数据，无需单独的电源线和信号线缆——简化了传感器布线并降低安装成本。对于高功率传感器（每针脚>4A），考虑使用 S 编码（功率专用）的 M12 连接器作为电力线，另一个 A 编码连接器用于信号。

3. M12 联结螺母应施加多少扭矩，以及在暴露于洗涤的传感器应用中应如何保持 IP67 密封？

为了在洗涤环境中实现并保持 IP67 密封，Reunion 建议：

- 配合扭矩 — 手动拧紧联结螺母，直到 O 型圈接触面板表面，然后用扭矩扳手施加 0.5-0.7 牛米的额外扭矩。不要超过 0.8 纳米。

- O 型圈检查——如果发现变形、开裂或硬化，应更换 O 型圈。留尼汪有 O 型圈作为服务零件供应。

- O 型圈更换计划——对于每日清洗应用，每年更换 O 型圈。对于标准的工厂车间传感器安装，通常每 2-3 年更换一次就足够了。

- 电缆弯曲半径——在连接器入口处保持最小弯曲半径为 5×，以防止电缆密封受力。

- 电缆朝向——对于洗涤应用，将电缆出口朝下，以防止液体在密封界面附近积聚。

- 清洁——用温和的洗涤剂和水清洁连接器外部。避免用高压清洗机直接对着接合界面使用。
