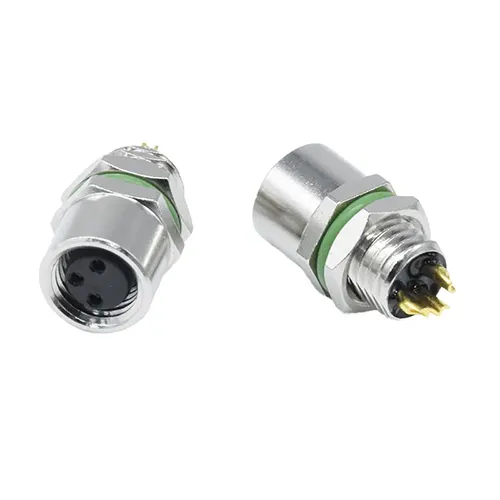

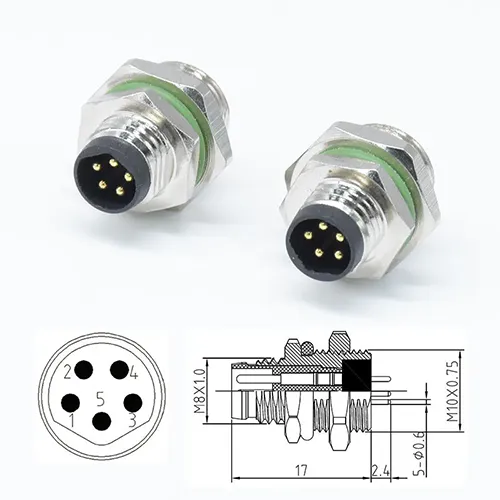

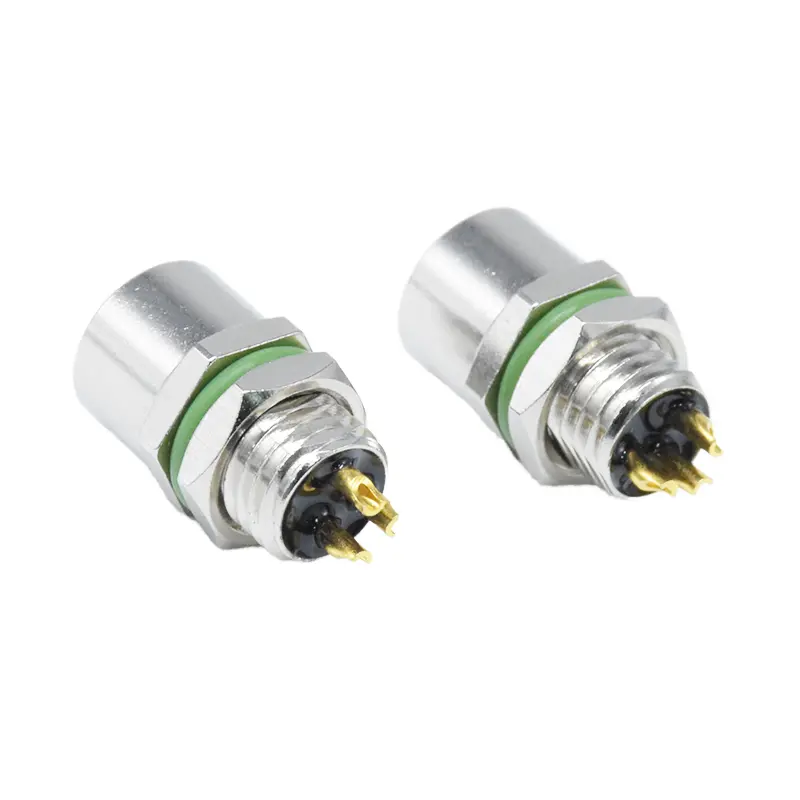

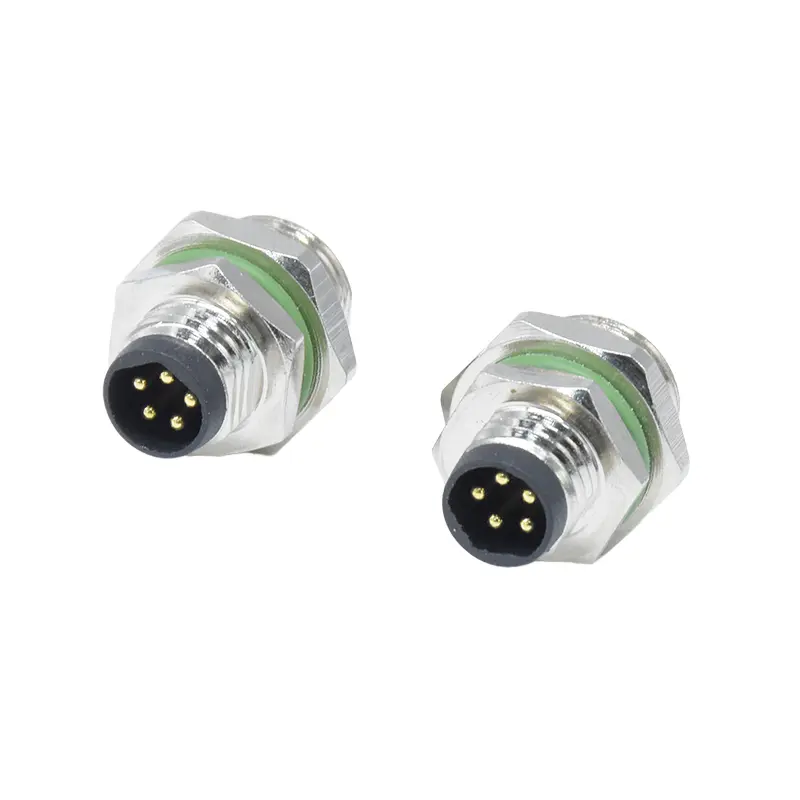

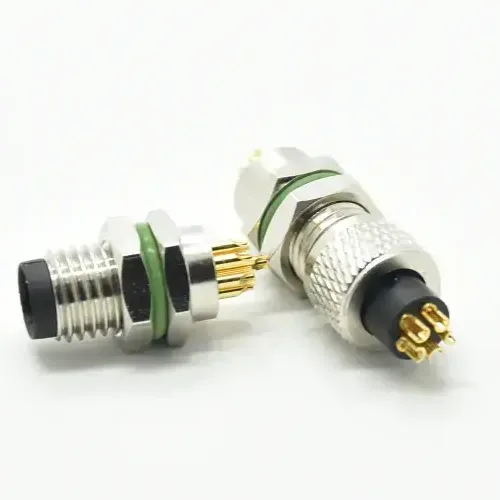

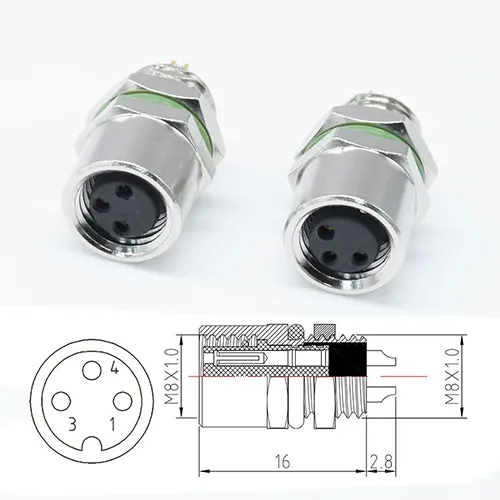

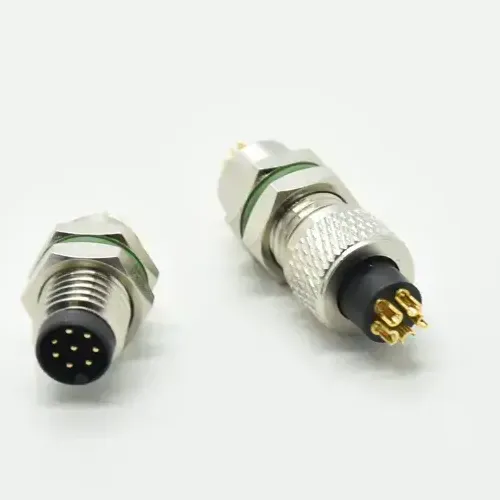

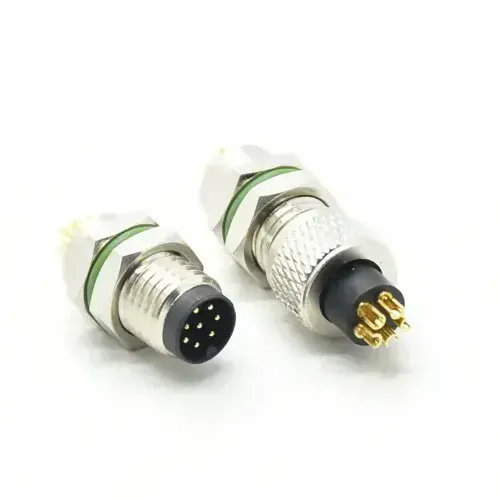

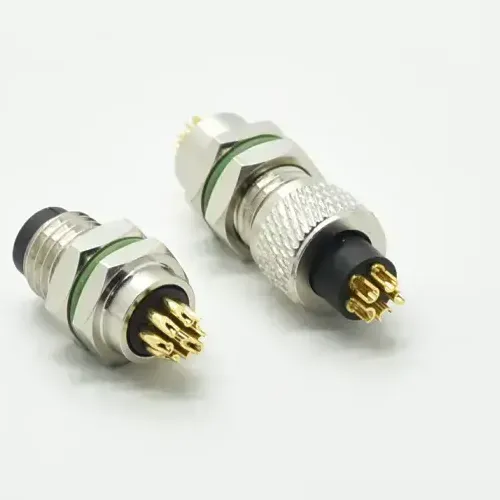

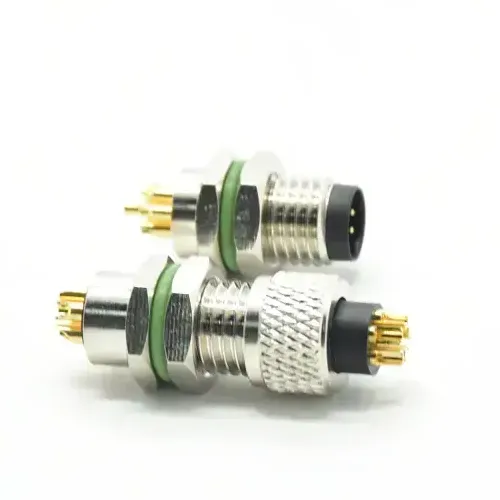

M8 系列工业连接器

M8 系列工业连接器是留尼汪为工厂自动化互联需求打造的综合解决方案，作为传感器、执行器和控制系统之间的接口，覆盖几乎所有制造业领域。该螺纹圆形连接器获得 DIN EN 61076-2-104 认证，结合了紧凑的 8 毫米接口和 IP67 级环境密封，适合洁净的室内安装和恶劣的户外或洗涤环境。连接器全金属结构提供机械耐用性和电磁干扰屏蔽，螺纹锁紧机构确保抗振动配合——这是带运动部件的机械中的关键要求。M8 系列提供 2 针、3 针、4 针、5 针、6 针和 8 针配置，支持多种工业协议：分立 NPN/PNP 传感器输出、模拟信号（4-20mA，0-10V）以及数字通信标准，包括 IO-Link、AS-Interface 和 PROFIBUS。触点由黄铜加工，并经过选择性镀金，在数百次配合周期内保持接触电阻低于 3mΩ。Reunion 通过垂直集成工艺制造 M8 系列，从精密加工、注塑到自动化组装和 100%电气测试，控制每一个环节。M8 系列提供无屏蔽和 360°屏蔽两种版本，面板安装连接器有焊接、PCB 或飞引线端子，能够适应各种设备设计和安装需求。对于设计工厂自动化系统的工程师来说，该连接器提供了一个可靠、标准化且经济高效的互连解决方案。

技术规格

所有材料均符合 RoHS 标准。每个 M8 连接器在发货前都经过 100%电气测试（通断性、绝缘电阻、介电耐受性）。IP67 密封通过每批样品进行实际浸水测试验证。

竞争优势——为何选择 Reunion 的 M8 系列

重聚优势：您将以经济实惠的价格获得经过认证的质量、完整的 DIN 合规和经过验证的 IP67 封口——无需承担欧洲品牌的高昂价格或无品牌替代品带来的不确定性。

认证与质量保证

留尼汪的 M8 生产线采用统计过程控制（SPC）运行。每批生产都通过实际浸水测试（1 米，30 分钟）验证 IP67 密封。每批次都会保留测试记录、材料证书和检验报告，支持您的质量审核和客户文档需求。

定制与制造工艺

Reunion 的内部制造能力使 OEM 厂商和系统集成商能够根据其具体设备设计、安装需求和生产流程定制 M8 系列。

可定制选项

- 钢索组件 — 定制长度（0.2 米至 20 米），PUR（耐油/耐化学）或 PVC 夹套，单端或双端，可带或无加模应力缓解。

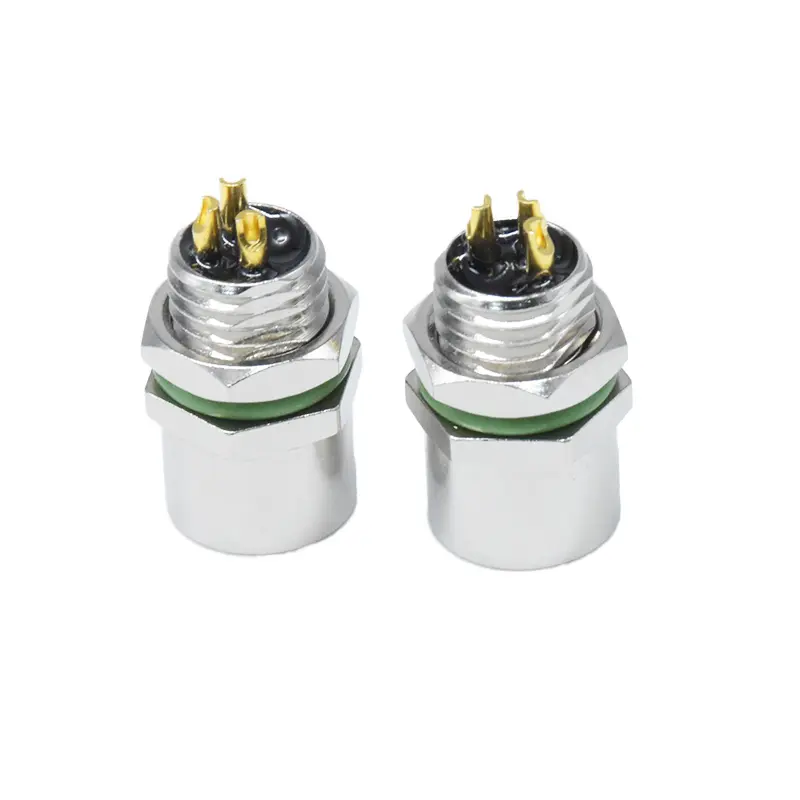

- 连接器方向——直角或直角;有面板式或线式安装版本。

- 接触加载 — 根据需要填充 2 至 8 根引脚;未使用的位置可以留空。

- 屏蔽——无屏蔽或带接地选项的屏蔽。

- 终端方式 — 焊接、浸焊、压接或飞铅（剥离和镀锡线）。

- 电缆标记——用于电路识别的定制打印或热缩标签。

- 外壳颜色 — 标准金属漆面或黑色;其他颜色可满足大量订单需求。

- 包装 — 防静电袋、卷轴或定制标签纸盒，用于自动化装配线。

制造流程流程

留尼汪在其 4000 平方米的深圳工厂内设有专门的 M8 产品制造单元：

- 精密加工 — 数控自动车床生产±0.02 毫米公差的金属外壳和接触点。

- 选择性镀层——自动桶装镀层在镍底层上镀金。

- 注塑成型——PA66 绝缘体和外壳组件在无尘室控制条件下成型。

- 电缆加工——自动切割、剥离和镀锡;内部 PUR/PVC 电缆挤压。

- 屏蔽终端 — 屏蔽版本已安装编织终端和接地触点。

- 装配 — 半自动化线路，采用扭矩控制紧固件和视觉检查接触点放置。

- 电气测试——100%验证导通性、绝缘电阻（≥5000MΩ）和介电耐受性。

- 环境采样——针对 IP67、盐雾和热循环测试的批量采样。

- 包装 — 含干燥剂的防静电真空封口;出口级纸箱包装。

包装、运输与物流

常见问题解答（FAQ）

Reunion 的 M8 系列是否可以与欧洲品牌如 Lumberg 或 Hirschmann 的连接器完全互换？

是的——Reunion 的 M8 系列按照与欧洲知名品牌相同的 DIN EN 61076-2-104 标准制造，机械尺寸（壳体尺寸、牙纹、销钉间距和接触位置）完全相同。这确保了机械和电气的互换性——你可以将 Reunion 连接器插入现有的 Lumberg、Hirschmann 或 Murrelektronik 面板，无需改装。我们维护一个涵盖主要品牌的交叉参考数据库;把你现有的零件号发给我们，我们可以确认是 Reunion 的同款版本。然而，由于按键设计（针脚槽的方向）可能因产品线而异，我们建议根据您的具体应用核实按键位置——我们的工程团队可通过您的连接器图纸或面板布局确认兼容性。

M8 系列在传感器和 IO-Link 应用中支持的最大线缆长度是多少？

最大电缆长度取决于信号类型和配置：

- 离散 NPN/PNP 传感器——22AWG 电缆可达 50 米（电压降和传感器功率需求为限制因素）。

- 模拟信号（4-20mA）——带屏蔽电缆时可达 100 米（信号完整性在较长距离内保持稳定）。

- IO-Link 通信 — 最大 20 米，带屏蔽电缆以维持 230.4 kbps 的数据完整性;长距离可能需要中继器。

对于所有应用，Reunion 建议：

- 在有油、冷却剂或清洗的环境中使用 PUR 电缆。

- 在 IO-Link 和模拟应用中使用屏蔽电缆。

- 观察连接器入口处推荐的电缆弯曲半径（5×电缆直径），以防止信号衰减。

我们的工程团队可以根据您的具体应用和环境，提供线缆长度建议。

M8 联轴螺母应施加多少扭矩，O 型圈密封应如何维护？

为了实现和维护 IP67 密封，Reunion 建议采用以下安装和维护方法：

- 配合扭矩 — 手动拧紧联结螺母，直到 O 型圈接触面板表面，然后用扭矩扳手施加 0.4-0.6 牛米的额外扭矩。不要超过 0.8 纳米。

- O 型圈检查——每个断开器处应检查预装 O 型圈。如果可见变形、开裂或硬化，应更换 O 型圈。留尼汪有 O 型圈作为服务零件供应。

- 电缆弯曲半径——在连接器入口处保持最小弯曲半径为 5×，以防止电缆密封受力。

- 清洁——用于洗涤应用，使用温和的洗涤剂和水清洗。避免用高压清洗机直接对着接合界面使用。

- 更换计划 — 对于要求高的应用（每日清洗、化学品暴露），每年更换 O 型圈。对于标准的工厂车间环境，每 2-3 年更换一次 O 型圈通常就足够了。
