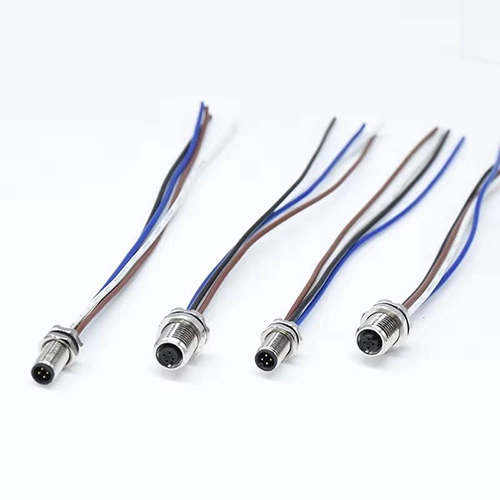

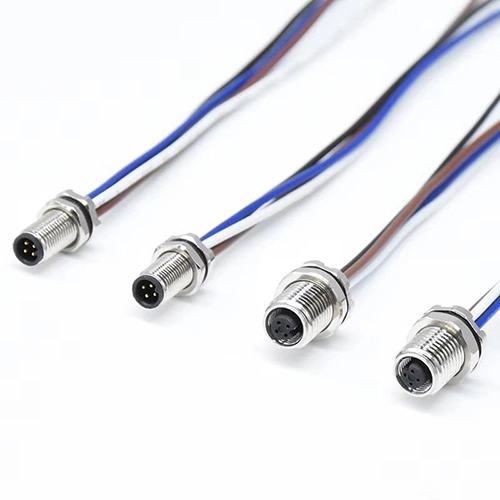

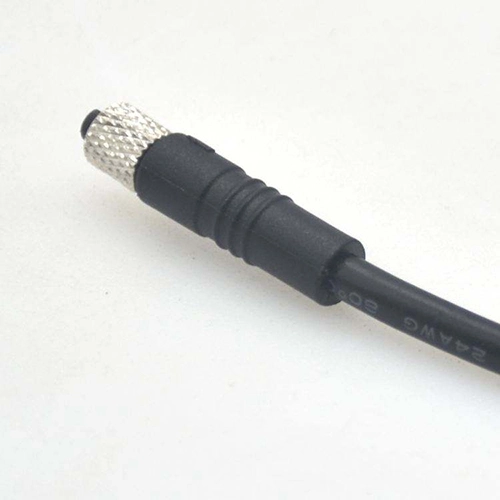

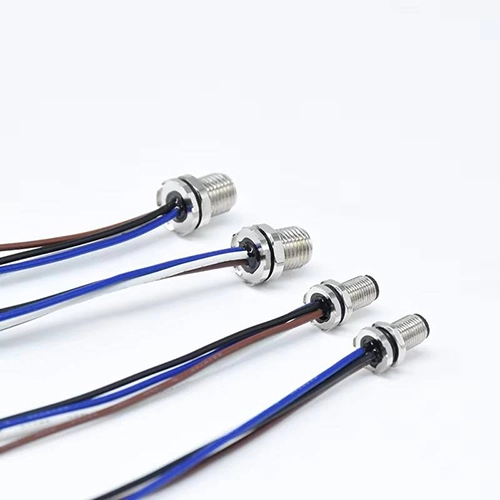

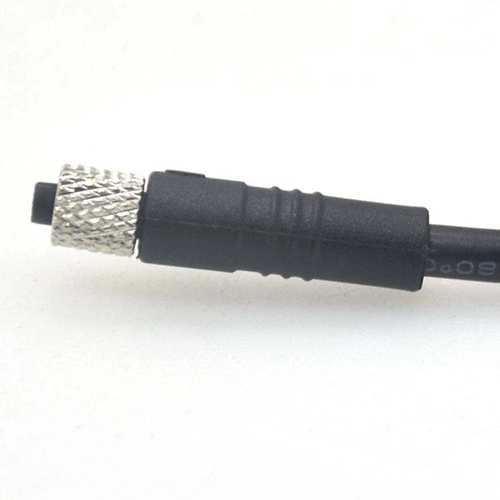

Reunion M5 系列工业防水连接器是一款专门设计的微型圆形互连器，认证为 DIN EN 61076-2-105，专为空间限制无法使用 M8 或 M12 格式的传感器、执行器和控制模块设计。与仅依赖材料声明的标准微型连接器不同，这款 M5 系列工业防水连接器集成了螺纹锁定机构和精密压缩的 O 型圈密封系统，提供经过验证的 IP67 保护（1 米浸水 30 分钟，批量用水测试——非理论计算）。镀镍金属外壳提供机械坚固性和有效的电磁干扰屏蔽，而精密加工的黄铜触点则确保信号传输的稳定。M5 系列工业防水连接器提供 2 针、3 针和 4 针配置，支持独立传感器信号、模拟输出（0-10V，4-20mA）以及最高 1A/60V 的低功率分配。
| 参数 | 详情 |
| 设计标准 | DIN EN 61076-2-105 |
| 接触配置 | 2、3 或 4 针 |
| 电流/电压额定 | 1A / 60V |
| 耐压 | 800 伏交流电 |
| 线规（AWG） | 26 ~ 30 |
| 绝缘材料 | PA66 |
| 接触材料 / 镀层 | 黄铜/镀金 |
| 交配周期 | ≥100 |
| 接触电阻（初始） | ≤3mΩ |
| 工作温度 | -25°C ~ + 85°C |
| 防护等级 | IP67（配对，每批水浸 1 米/30 分钟验证） |
| 盐雾抵抗 | 48 小时 |
| 电缆套选项 | PVC（标准）/ PUR（油性、化学性和耐磨性） |
| 绝缘电阻 | ≥100MΩ |
材料合规：完全符合 RoHS、REACH 和中国 RoHS 标准。每台设备都经过 100%电气测试（导通性、绝缘电阻、介电耐受性）。批次 IP67 验证记录——包括水温、浸泡时间和测试后的电气结果。
| 相位 | 重聚 M5 系列 | 高端欧洲品牌 | 低成本无品牌 |
| DIN 61076-2-105 合规 | 全套 | 全套 | 通常不合规 |
| IP67 验证方法 | 批量浸泡（水，1 米/30 分钟）——记录保留 | 批量测试 | 仅限声明 |
| 电气测试 | 每单位 100% | 基于采样 | 随机或无 |
| PUR 有线可用性 | 标准内部组装 | 特别订购（交货时间长） | 限量版 |
| 可追溯性 | ERP 可追溯——树脂到成品 | 是的 | 没有 |
| 标准交货时间 | 12–15 天 | 4–8 周 | 不可预测 |
| 定制 MOQ | 低（定制装配 100 件） | 最高（500+） | 未提供 |
| 技术支持响应 | 24 小时工程响应 | 不错但速度较慢 | 不可靠 |
| 项目 | 详情 |
| 标准包装 | 防静电单个腔体，加固纸箱 |
| 示例交货时间 | 5–7 天 |
| 生产前期 | 标准时间为 12–15 天;15–20 天（定制电缆组件） |
| 航运 | 海运/空运货运（散货）;DHL/FedEx/UPS（样品） |
| 印科术语 | EXW、FCA、FOB、CIF、CPT——灵活 |
| 保修 | 针对制造缺陷的 12 个月 |
| 库存项目 | 合同量可用的寄售库存和供应商管理库存（VMI） |
| 海关与合规 | 商业发票、装箱单、原产地证书、RoHS/REACH 声明 |
- ISO 9001：2015 — 质量管理（设计、生产、服务）
- ISO 14001：2015 — 环境管理
- ISO 13485：2016 — 医疗器械质量（适用于使用 M5 的诊断/监测设备）
- RoHS / REACH / 中国 RoHS——完全遵守声明
M5 系列工业防水连接器的所有生产过程均在统计过程控制（SPC）下运行。批次 IP67 浸水测试在 1 米深的清水中进行 30 分钟，连接器完全连接。测试记录——包括照片和电气测试后数据——会被归档，并在请求后 24 小时内供客户审计。
Reunion 建议面板安装螺母的固定距离为 0.2–0.3 牛米——需手拧紧，再用扭矩扳手转动四分之一圈。超过 0.4 牛米的过度紧固会对 O 型圈造成压力，降低密封性能。对于关键的清洗应用，我们建议使用工厂过成型的电缆组件，以完全消除现场安装错误。O 型圈应每季度检查一次，配合 50–100 次配合后更换，适用于每日清洗的应用。
独立实验室比较（ITEP，2025）确认，Reunion M5 系列工业防水连接器在电气耐用性（接触电阻<500 次循环后 3mΩ）和 IP67 密封完整性上与欧洲高端产品相当。主要区别在于：（1）Reunion 的镀金≥0.3 微米，等于或超过其标准规格;（2）PUR 电缆是标准的现货选项，而非特别订购的商品;（3）12-15 天的交货时间对比 4-8 周。对于采购来说，这意味着在不牺牲可靠性的前提下，总成本降低了 22%。
绝对是。样品可在 5 至 7 天内提供。我们鼓励客户自行进行洗涤模拟——同时我们提供工程支持，帮助您审查测试设置和应用需求。
