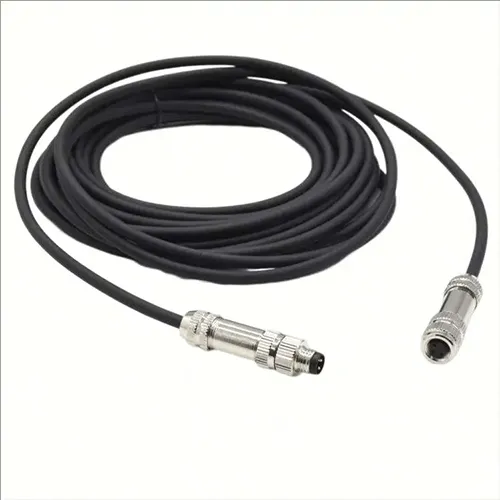

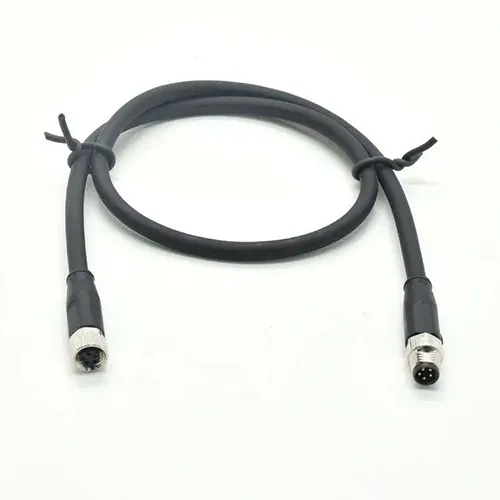

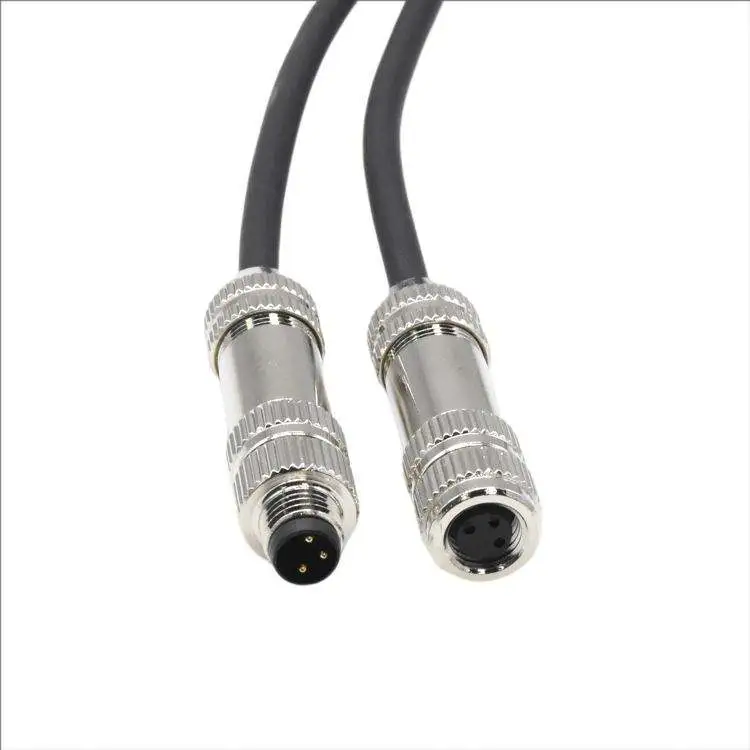

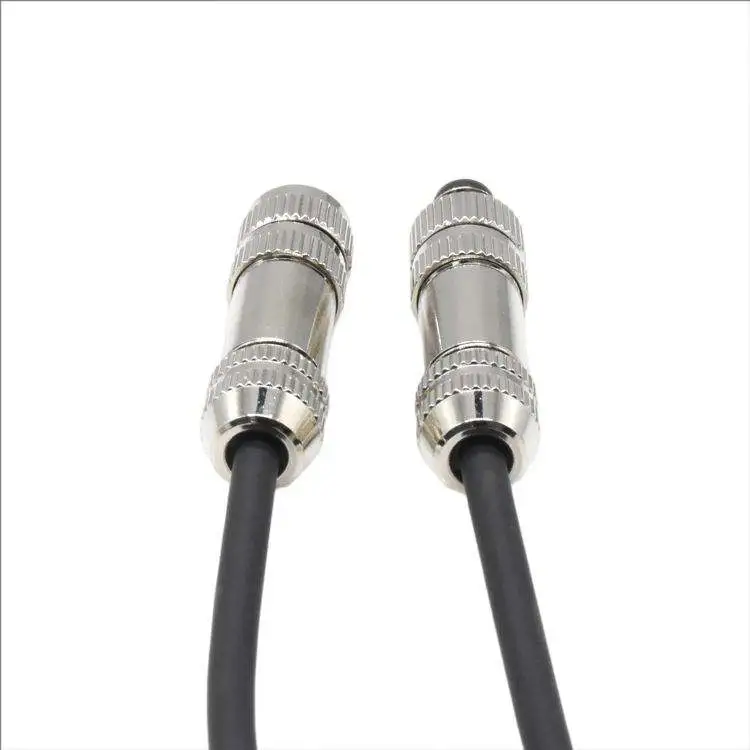

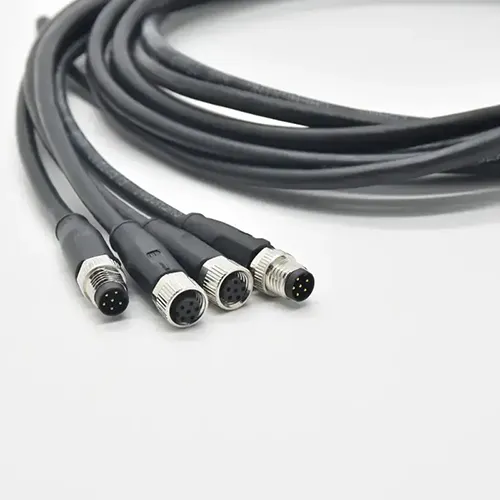

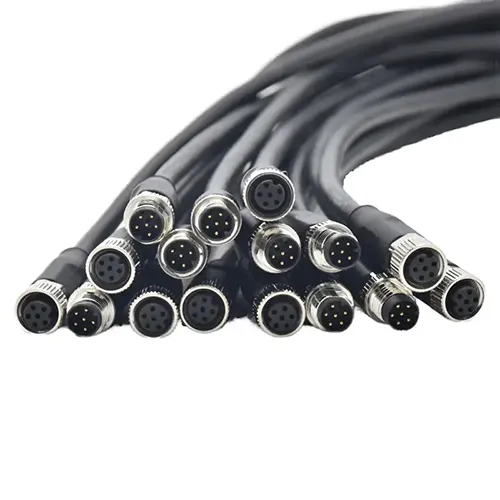

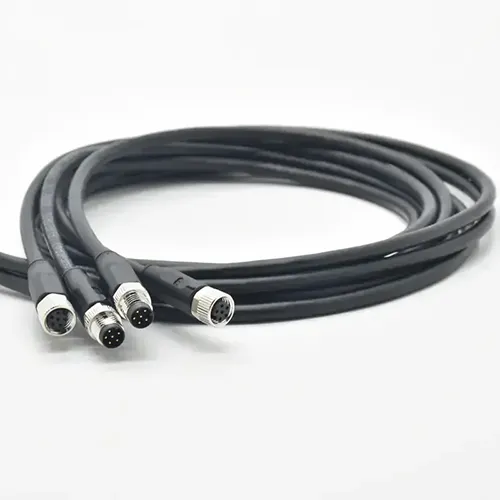

M8 系列防水连接器是 Reunion 工业自动化的主力互联设备，旨在满足工厂车间对灰尘、潮湿和振动的严苛要求。该螺纹圆形连接器获得 DIN EN 61076-2-104 认证，具备 IP67 防尘和防浸的密封能力，适合清洗应用、户外安装及有冷却液暴露的机械。连接器的螺纹锁紧机构确保了抗震的接合——这对于带移动部件的设备至关重要——而全金属外壳则提供电磁干扰屏蔽，保证信号完整性。M8 系列提供 2 针、3 针、4 针、5 针、6 针和 8 针配置，支持离散传感器信号、模拟输出以及包括 IO-Link 和 AS-Interface 在内的现场总线通信协议。触点由黄铜加工，经过选择性镀金，数千次配合周期内保持接触电阻低于 3mΩ。Reunion 通过垂直集成工艺制造 M8 系列——从精密加工和注塑到自动化组装和 100%电气测试。该系列有无屏蔽和屏蔽两种版本，面板安装连接器有焊接、PCB 或飞引端两种。对于为工业传感器、包装设备或输送系统指定连接器的工程师来说，M8 系列以具有竞争力的价格提供了高端品牌的可靠性。
| 参数 | 规格 |
| 设计标准 | DIN EN 61076-2-104 |
| 引脚配置 | 2、3、4、5、6 和 8 瓶 |
| 当前评级 | 1.5A（8 脚）到 4A（2-4 脚） |
| 电压额定 | 30V（5-8 针）到 60V（2-4 针） |
| 耐压 | 800V 至 1500V（取决于引脚数） |
| 线规 | 22AWG（2-4 针）至 26AWG（8 针） |
| 绝缘材料 | PA66（高强度工程塑料） |
| 接触材料 | 镀金黄铜 |
| 交配周期 | ≥100 行动 |
| 接触电阻 | ≤3mΩ（初始） |
| 工作温度 | -25°C ~ + 85°C |
| 防护等级 | IP67（已配对状态） |
| 盐雾抵抗 | 48 小时 |
| 屏蔽选项 | 无盾或盾牌 |

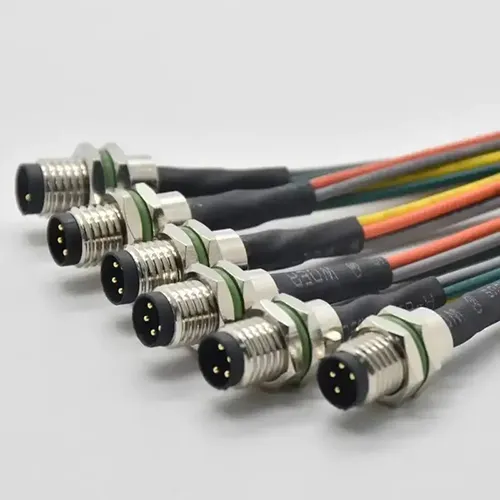

| 终止风格 | 焊锡、印刷电路板或飞线（面板安装） |
| 电缆套选项 | PVC 或 PUR |
所有材料均符合 RoHS 标准。每个 M8 连接器都经过 100%的连续性、绝缘阻抗性和介电耐受性检测。IP67 密封通过每批样品进行实际浸水测试验证。
M8 系列防水连接器是全球最广泛使用的工业连接器之一，服务于自动化、过程控制和现场仪表等多个领域。
- 工业传感器——近距、光电、感应、电容和温度传感器。
- 包装与输送系统——物料搬运设备、装瓶线和托盘系统。
- 户外 LED 显示屏与照明——模块化 LED 屏幕、隧道照明和建筑照明。
- 安全系统 — 光帘、安全联锁开关和紧急停止装置。
- 现场总线网络 — IO-Link、AS-Interface、DeviceNet 和 PROFIBUS 连接。
- 可再生能源——太阳能跟踪系统、风力涡轮机传感器和电池储能监测。
- 机器人 — 臂端模具、夹持传感器和力/扭矩反馈模块。
一家德国包装机械制造商在高速装瓶线上因冲洗化学品导致连接器腐蚀，传感器间歇性故障。现有连接器均为 IP65 认证，但 12 个月后出现明显腐蚀。Reunion 为 M8 系列提供 IP67 密封、PUR 线缆和 4 针屏蔽配置。超过 1200 个连接器安装在 40 条封装线路上。经过 18 个月的每日清洗，客户报告没有任何连接器相关故障——相比之前 8%-12%的年故障率有了显著改善。客户此后已将 Reunion 的 M8 连接器标准化为所有新机械。
| 相位 | 重聚 M8 系列 | 欧洲高端 M8 品牌 | 低价无品牌 M8 |
| 价格 | 量化定价 | 3-4×更高 | 前期更便宜 |
| IP67 验证 | 批量浸水测试 | 批量测试 | 未验证 |
| 100%电气测试 | 每个单位 | 基于采样 | 随机或无 |
| 屏蔽选项 | 无屏蔽与屏蔽——标准 | 通常两者都有，但价格是高级的 | 有限或不一致 |
| 电缆组件 | 内部控制的 PUR/PVC 选项 | 经常外包 | 手动，不稳定 |
| 可追溯性 | ERP 可从树脂到成品连接器的追踪 | 是的 | 没有 |
| 交货时间 | 12-15 天 | 4-8 周 | 不可预测 |
| 定制 MOQ | 低（100 件定制组装） | 最高（500+） | 未提供 |
| 技术支持 | 10 人工程团队 24 小时响应 | 不错但速度较慢 | 限量版 |
| ISO 认证 | 9001, 14001, 13485 | 通常是 9001 | 通常没有 |
Reunion 优势：您将以实惠的价格获得有文件的质量、完整的 DIN 合规和经过验证的 IP67 封装。通过内部制造和全可追溯性，您的 M8 连接器提供稳定的性能——没有欧洲品牌的高价或无品牌替代品的不确定性。
| 认证 | 范围 |
| ISO 9001：2015 | 质量管理——设计、生产和售后服务。 |
| ISO 14001：2015 | 环境管理——经过验证的废弃物减少和可持续实践。 |
| ISO 13485：2016 | 医疗器械质量管理——适用于诊断或监测设备中使用的 M8。 |
| RoHS | 危险物质限制——遵守欧盟指令。 |
留尼汪的 M8 生产线采用统计过程控制（SPC）运行。每批生产都通过实际浸水测试（1 米，30 分钟）验证 IP67 密封。每批次都会保留测试记录、材料证书和检验报告，支持您的质量审核和客户文档需求。
| 项目 | 细节 |
| 标准包装 | 带有独立腔体保护的防静电袋;带缓冲的加固纸盒。 |
| 交货时间 | 样本：5-7 天;生产订单：12-15 天;定制电缆组装：15-20 天。 |
| 运输方式 | 散货：海运或空运货物;样本：快递（DHL、FedEx、TNT、UPS、EMS）。 |
| 交付条款 | EXW、FCA、FOB、CIF、CPT——灵活。 |
| 保修 | 从发货起 12 个月内，且在正确安装和使用下存在制造缺陷。 |
| 技术支持 | 工程响应将在 24 小时内完成;提供安装指南和交叉参考文档。 |
| 库存项目 | 提供寄售库存和 VMI（供应商管理库存），用于长期批量合同。 |
无屏蔽的 M8 连接器适合在相对低电磁干扰的环境中进行标准传感器和执行器应用。它们成本更低，也更容易布线。当电缆线路较短（<10 米）且不靠近电机、变频驱动器或焊接设备时，选择无屏蔽。
360°屏蔽的 M8 连接器采用金属外壳，提供从电缆屏蔽穿过连接器本体到对接装置的连续接地。选择屏蔽：
- 长线缆应用（>10 米）
- 安装在电机、变频器或焊接设备附近
- 模拟传感器信号（4-20mA，0-10V），噪声抑制至关重要
- 需要定义阻抗的现场总线网络（PROFIBUS、DeviceNet、IO-Link）
Reunion 标配这两种选项，带屏蔽版本价格较低。对于屏蔽应用，我们建议使用带有编织屏蔽的 PUR 电缆，并且只在一端正确接地（以避免接地环路）。
是的——M8 系列完全兼容 IO-Link 通信。IO-Link 采用标准的 4 针配置（电源、地线、通信及可选额外信号）。所有 IO-Link 设备都需要该连接器来维持 IO-Link 通信的信号完整性（通常为 230.4 kbps）。Reunion 的 4 针屏蔽 M8 连接器特别推荐用于 IO-Link，原因包括：
- EMI 屏蔽——保护通信免受工业噪声影响。
- 镀金触点——保持低接触电阻，确保数据传输可靠。
- IP67 密封——防止湿气影响信号质量的泄漏路径。
为了实现并保持 IP67 密封，留尼汪建议：
- 配合扭矩 — 手动拧紧联结螺母，直到 O 型圈接触面板表面，然后用扭矩扳手施加 0.4-0.6 牛米的额外扭矩。不要超过 0.8 牛米，过紧可能会损坏 O 型圈或连接器螺纹。
- O 型圈检查——每个断开器处应检查预装 O 型圈。如果可见变形、开裂或硬化，应更换 O 型圈。留尼汪有 O 型圈作为服务零件供应。
- 电缆弯曲半径——在连接器入口处保持最小弯曲半径为 5×，以防止电缆密封受力。
- 清洁——对于清洗应用，用温和的洗涤剂和水清洗连接器外部。不要直接在连接界面使用高压清洗机。
- 更换计划——对于要求较高的应用（每日清洗、化学品暴露），我们建议每年更换 O 型圈，作为预防性维护的一部分。对于标准的工厂车间环境，每 2-3 年更换一次 O 型圈通常就足够了。
