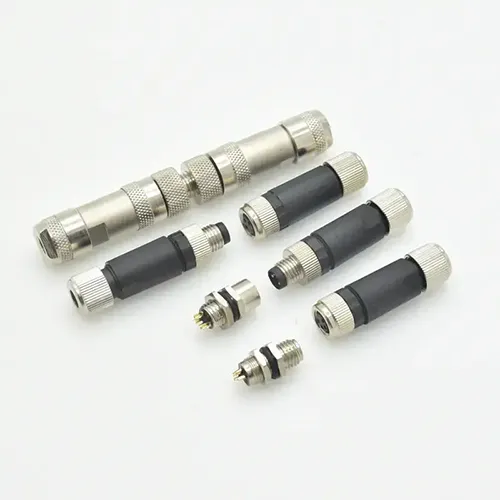

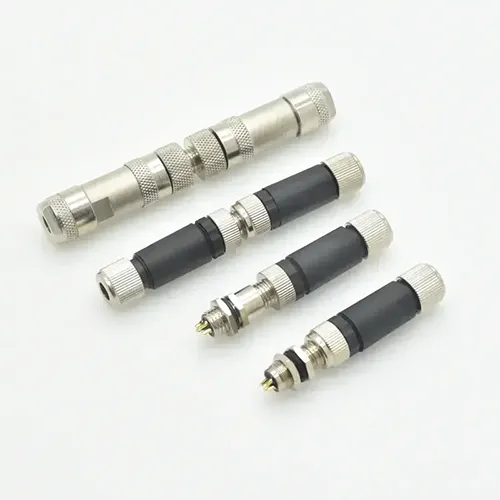

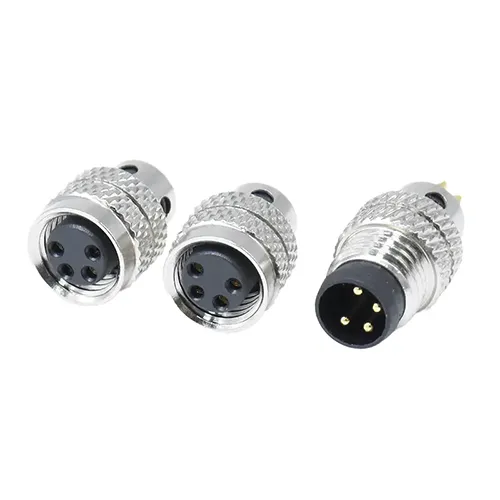

M8 系列工业传感器连接器

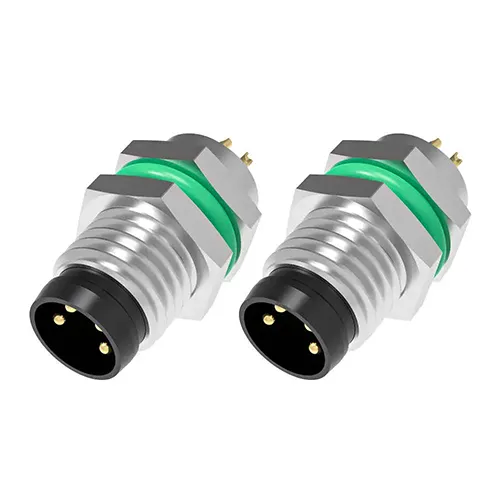

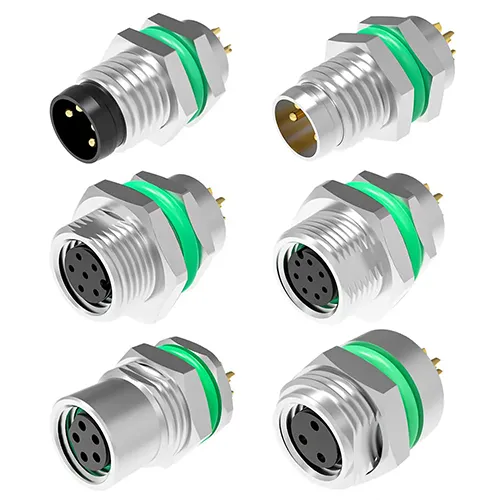

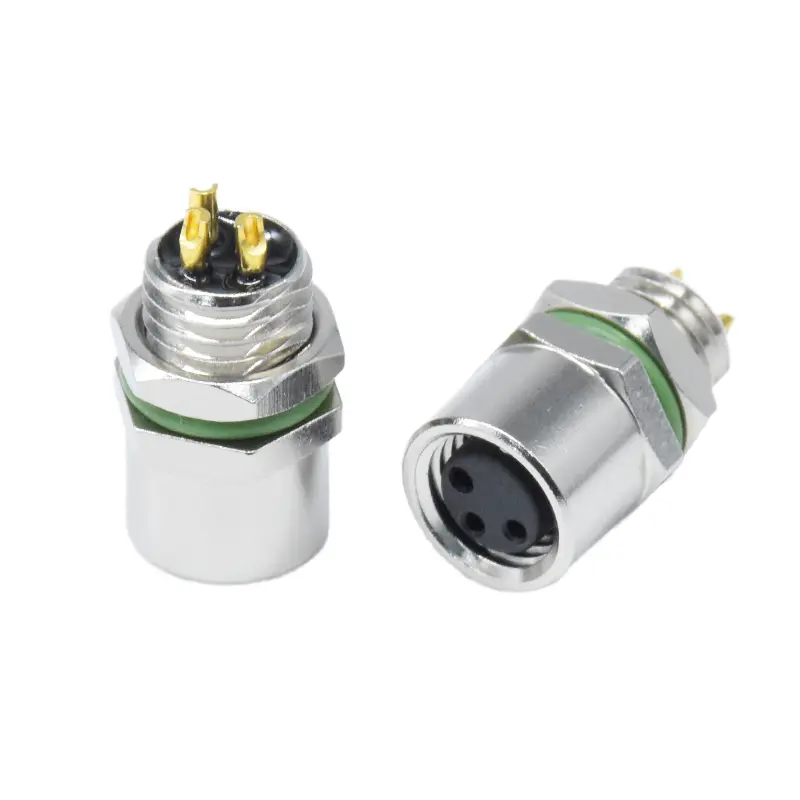

M8 系列工业传感器连接器是 Reunion 专为全球汽车、包装和物料搬运设施中数百万个传感器提供的互联解决方案。该紧凑型螺纹连接器通过 DIN EN 61076-2-104 认证，能在尘土、潮湿和振动等环境中提供可靠的信号传输。连接器的金属外壳提供机械耐用性和电磁干扰屏蔽，而螺纹锁机构则确保抗震的配合——防止意外断开导致生产线停运。M8 系列提供 2 针、3 针、4 针、5 针、6 针和 8 针配置，支持离散传感器输出（NPN/PNP）、模拟信号（4-20mA，0-10V）以及日益常见的 IO-Link 通信协议。触点由黄铜加工，并经过选择性镀金，在数百次配合周期内保持接触电阻低于 3mΩ。Reunion 完全内部生产 M8 系列，采用严格的工艺控制——精密加工、注塑成型、自动化装配和 100% 电气测试——这些都适用于我们整个工业连接器产品组合。M8 系列提供无屏蔽和屏蔽两种版本，面板安装连接器有焊接、PCB 或飞引线端子，能够适应多种传感器壳体设计和组装方法。对于设计工业 4.0 应用传感器网络的工程师来说，该连接器为传感元件与控制系统之间提供了可靠且经济高效的接口。

主要卖点

M8 系列具备传感器制造商和自动化工程师所需的核心功能。

技术规格

所有材料均符合 RoHS 标准。每个 M8 连接器在发货前都经过 100%电气测试（通断性、绝缘电阻、介电耐受性）。

应用与实际应用场景

M8 系列工业传感器连接器已部署于传感器可靠性直接影响生产正常运行时间的行业。

主要应用领域

- 近距传感器——感应式、电容式和超声波传感器用于定位检测。

- 光电传感器——用于物体检测的直射光、反反射和漫反射传感器。

- 安全系统 — 光帘、安全联锁开关和紧急停止装置。

- 包装与输送系统 — 装瓶线、托盘和物料搬运设备。

- 汽车制造 — 喷漆车间传感器、焊芯检测器和装配线监控。

- 机器人 — 臂端模具传感器、夹持器反馈和协作机器人触摸传感器。

- 现场总线网络 — 用于智能传感器的 IO-Link、AS-Interface 和 PROFIBUS 连接。

机器人臂端模具

一家中国机器人集成商正在制造配备可更换臂端工具的协作机器人（协同机器人）单元——夹持器、力传感器和视觉摄像头。每台刀具均使用 M8 连接器供电和数据，要求高周期配合（每次换班多次更换刀具）并在操作中具备抗振动能力。Reunion 为 M8 系列提供 8 针配置、直角电缆出口和镀金触点。中国电子和汽车工厂已部署超过 500 个协同机器人电池。运行 18 个月后，尚未报告连接器故障，集成商认为 M8 坚固的螺纹锁定防止了高速机器人运动时的断开。

定制与制造工艺

Reunion 的内部制造能力使传感器 OEM 能够根据其特定的传感器壳设计和生产需求定制 M8 系列。

可定制选项

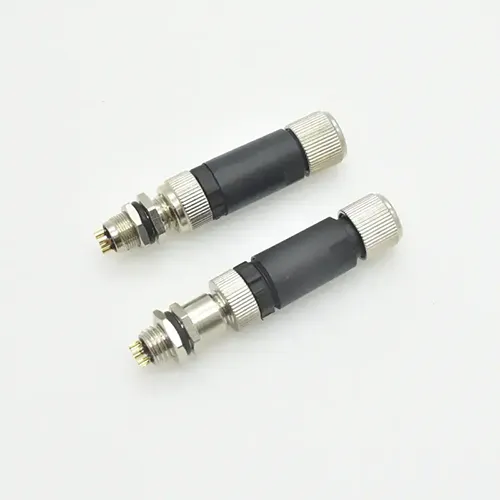

- 钢索组件 — 定制长度（0.2 米至 20 米），PUR 或 PVC 护套，单端或双端，带或无加模缓冲。

- 连接器方向——直角或直角;有面板式或线式安装版本。

- 接触加载 — 根据需要填充 2 至 8 根引脚;空缺位置。

- 终端方式——焊接、PCB 或飞线（剥线和镀锡线）。

- 屏蔽——无屏蔽或带接地选项的屏蔽。

- 电缆标记——用于传感器识别的定制打印或热缩标签。

- 颜色选项——标准金属或黑色;其他颜色可满足大量订单需求。

制造流程流程

- 精密加工 — 数控自动车床生产±0.02 毫米公差的金属外壳和接触点。

- 选择性镀层——自动桶装镀层在镍底层上镀金。

- 注塑成型 — PA66 绝缘体，在洁净室控制条件下使用精密腔体模具成型。

- 电缆加工——自动切割、剥离和镀锡;内部 PUR/PVC 电缆挤压。

- 屏蔽终端 — 屏蔽版本已安装编织终端和接地触点。

- 装配 — 半自动化线路，采用扭矩控制紧固件和视觉检查接触点放置。

- 电气测试——100%验证导通性、绝缘电阻和介电耐受性。

- 环境采样——针对 IP67、盐雾和热循环测试的批量采样。

- 包装 — 含干燥剂的防静电真空封口;出口级纸箱包装。

常见问题解答

传感器专用的 M8 连接器和通用工业连接器有什么区别？

虽然机械上相同，但传感器应用中的 M8 连接器通常有特定的考虑因素：

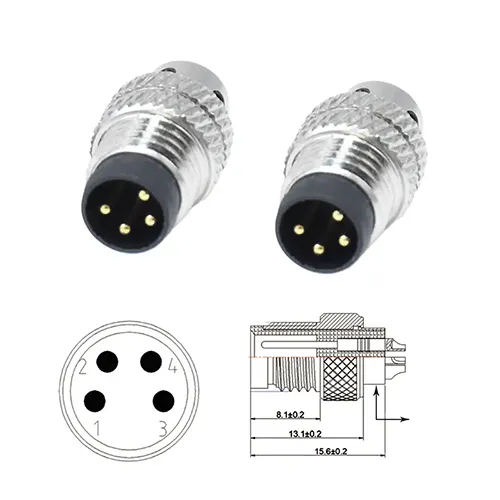

- 引脚配置 — 3 针是 NPN/PNP 分立传感器（电源、输出、地）的标准配置。4 针用于 IO-Link、模拟传感器或双输出传感器。5 针+配置用于多功能传感器或总线连接。

- 屏蔽——模拟和 IO-Link 传感器需要 360°屏蔽以保持信号完整性;离散传感器通常使用无屏蔽版本。

- 电缆类型 — PUR 更适合传感器电缆暴露于机油、冷却液或洗涤液;PVC 用于干燥的室内安装。

- 终端处理 — 传感器制造商通常偏好压接或焊点进行 PCB 集成，而系统集成商则使用电缆组件。

Reunion 标配所有这些配置，并能帮助您根据具体传感器类型和安装环境选择最佳版本。

M8 连接器支持 IO-Link 通信吗？对于 IO-Link 传感器应用我应该指定什么？

是的——M8 系列完全兼容 IO-Link（IEC 61131-9），采用标准 4 针配置（引脚 1：电源，引脚 3：接地，引脚 4：IO-Link 数据）。对于 IO-Link 应用，Reunion 推荐：

- 屏蔽版本 — 用于 230.4 kbps 的可靠通信，尤其是电缆线路>10 米时。

- 镀金 — 保持高速数字信号的低接触电阻。

- PUR 电缆——为频繁更换传感器提供了所需的灵活性和耐用性。

- 电缆长度 — IO-Link 的最大推荐电缆长度为 20 米（无屏蔽电缆更短）。

我们已为 M8 连接器进行 IO-Link 通信认证，并可根据要求提供信号完整性测试报告。

我应该如何安装和维护 M8 连接器，以确保传感器应用中的长期可靠性？

Reunion 推荐以下 M8 传感器连接器的最佳实践：

- 配合扭矩 — 手动拧紧联结螺母，直到 O 型圈接触面板表面，然后施加 0.4-0.6 牛米的额外扭矩。不要超过 0.8 纳米。

- 电缆弯曲半径——在连接器入口处保持最小弯曲半径为 5×，以防止电缆密封受力。

- 电缆布线——对于传感器电缆（移动机械）持续弯曲，使用 PUR 电缆并安装时应有足够的应变释放。

- O 型圈检查——如果发现变形、开裂或硬化，应更换 O 型圈。O 型圈可作为服务零件购买。

- 清洁——用于洗涤应用，使用温和的洗涤剂和水清洗。避免用高压清洗机直接对着接合界面使用。

- 更换计划 — 每年更换 O 型圈以应对高强度冲洗应用;标准工厂环境下每 2-3 年更换一次。
