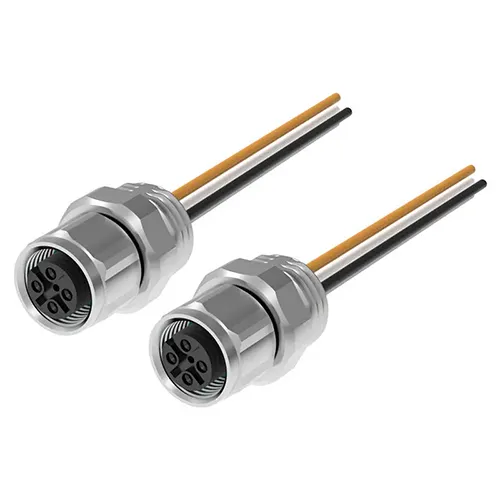

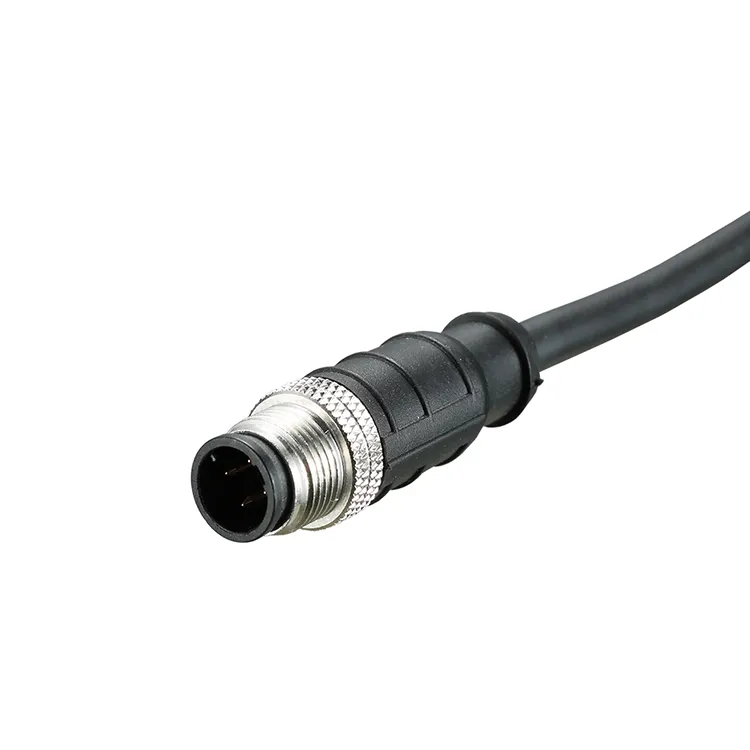

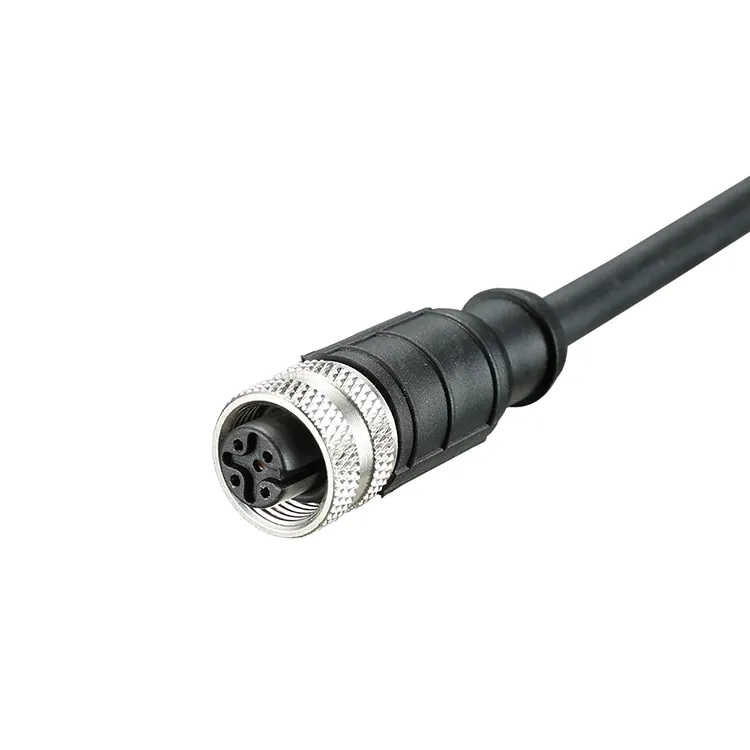

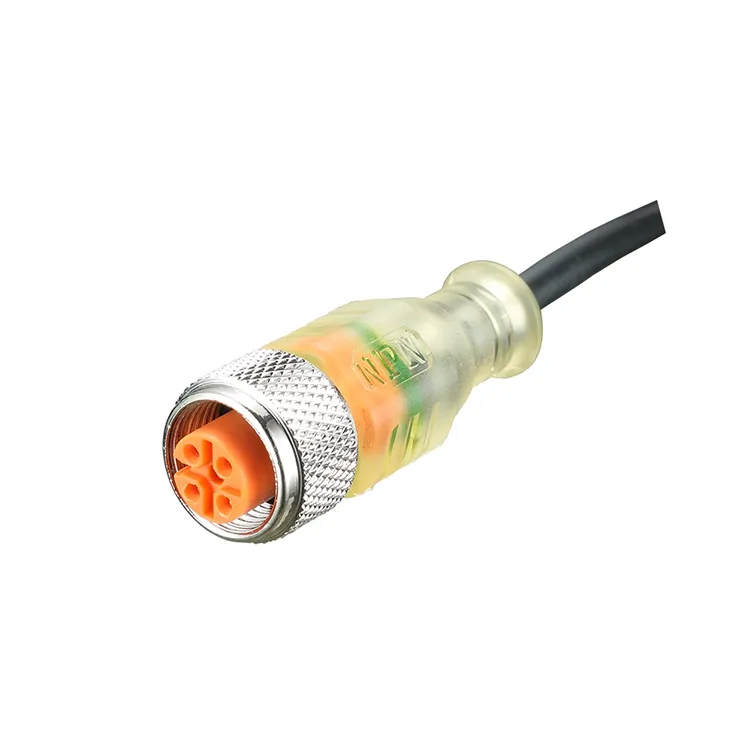

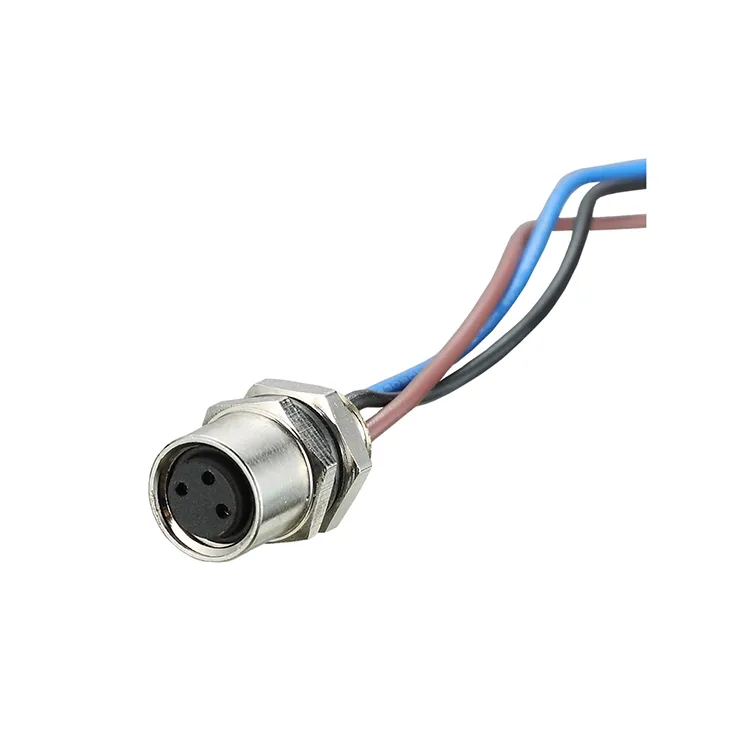

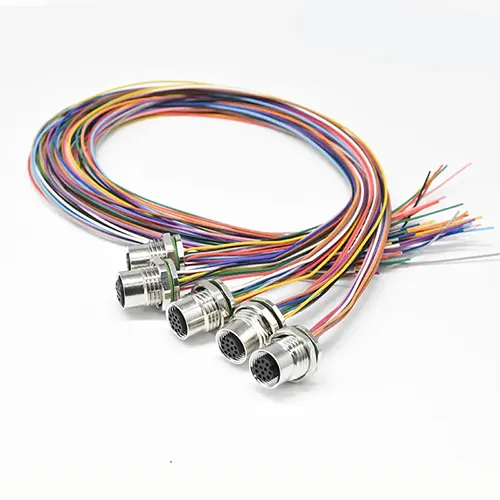

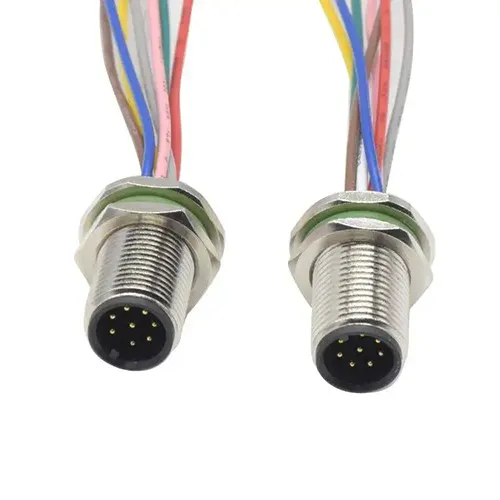

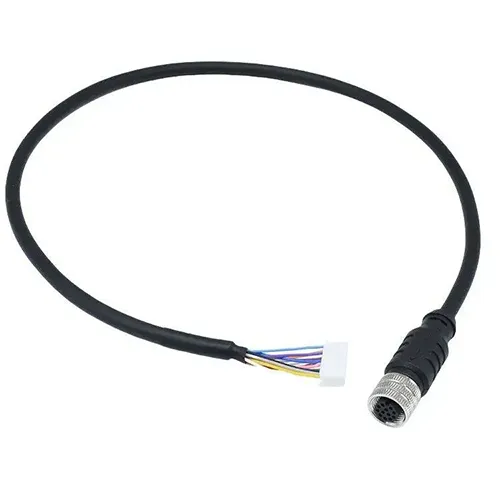

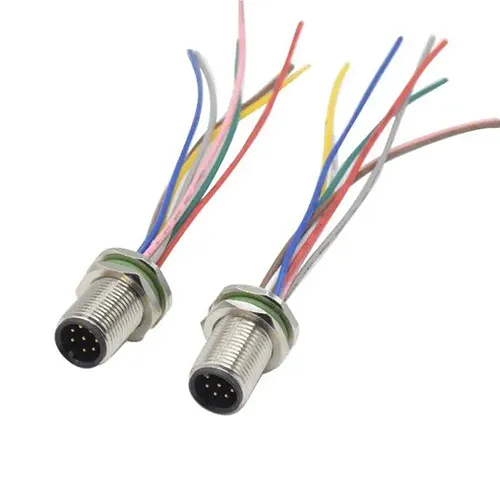

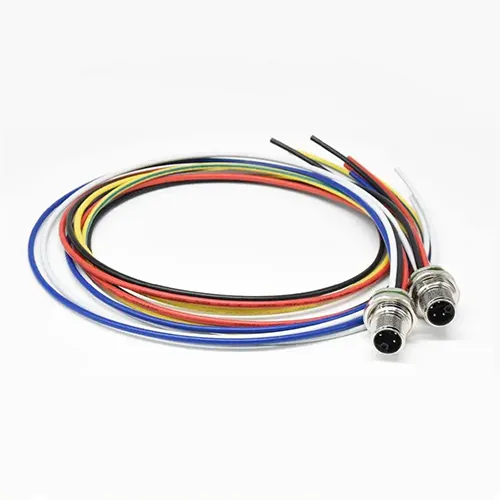

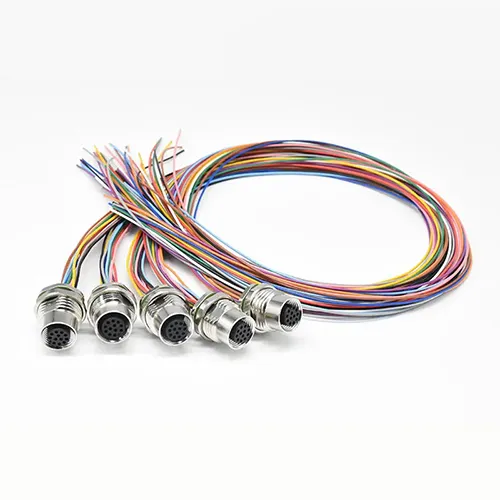

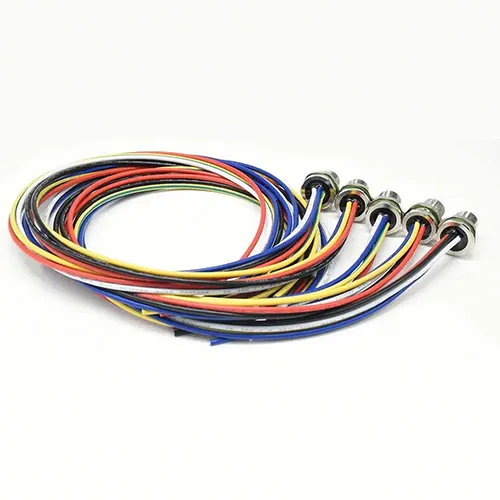

留尼汪的 M12 系列工业防水连接器系列不仅仅是一个组件;它是一种系统工程密封解决方案，专为最严酷的工厂车间现实——每日高压冲洗腐蚀性洗涤剂、食品冷藏室中的湿气凝结，以及矿山输送带中的空气中磨蚀性粉尘——设计。
该螺纹圆形平台通过 DIN EN 61076-2-101/109/111 认证，集成了双层隔壁密封架构：在接合面预装丁腈 O 型圈，辅以压缩电缆密封环，沿导体绝缘层密封防吸油。结果是经过验证的 IP67 保护（1 米浸水 30 分钟），其验证并非通过理论材料数据表，而是通过破坏性批量采样——我们从每批生产批次随机选取配对，浸入温控水中浸泡，并进行浸后高压测试以检测低于 1μA 的微泄漏。
全金属黄铜外壳配无电镀镍，提供>48 小时的抗盐雾（ASTM B117）和集成的 360°电磁干扰屏蔽，确保模拟 4-20mA 环路和千兆以太网（X 码）信号即使在靠近变频驱动器时也能保持无噪声。该连接器系列的接触配置涵盖从 2 极分立传感器到 17 极复杂多信号组件，编码选项涵盖 A（传感器/执行器）、B（PROFIBUS/DeviceNet）、C/D/X（以太网 10/100/1000 Mbps）和 S/L（高电流 12A/16A 电源），该单一连接器系列至少替代了五种独立的互连方式——简化库存并降低繁忙装配线上的错接风险。
关键是，每个接点均由黄铜加工，表面覆盖选择性硬金镀层（≥0.3 微米），覆盖镍底层，能在 500+次接合周期内保持接触电阻≤3mΩ。汽车车身修理厂的现场数据显示，Reunion 的 M12 连接器即使在 18 个月暴露于焊接飞溅和冷却剂雾气后，信号完整性仍能保持在 5mΩ以下——这一性能优势通过我们认证的内部实验室持续的生命周期测试得到验证。
我们的价值主张围绕可观察、可衡量的效益组织，这些效益直接影响您的平均故障间隔时间（MTBF）和总拥有成本。
| 现实世界特征 | 现场验证的效益（经验数据） |
| IP67 采用批次级浸没测试 | 我们不“声称”IP67——我们是逐批证明。在我们 72 小时的加速洗涤模拟中（碱性洗涤剂 pH 9-11,60°C 水，8 巴振荡喷嘴），50 对随机采样的 M12 检测到零水渗入。对于使用较小 M8 系列工业防水连接器、在密集传感器盒中的客户，我们提供同样严格的浸水协议——确保整个机器布局的密封完整性一致。 |
| 带反交叉螺纹的扭矩限制螺纹 | 现场服务工程师经常过度拧紧 M12，导致 O 型圈损坏。我们的联结螺母采用斜面前置螺纹和视觉扭矩指示器（A 码时 0.6 牛米处出现色带）。在德国一家包装厂的试验中，安装时间比之前供应商减少了 22%，O 型圈更换频率减少了 60%。 |
| 带有流体电阻的 PUR 电缆 | 标准 PVC 夹套在切削液中会膨胀。Reunion 可选的 PUR 护套可承受矿物油、合成冷却剂和异丙醇（根据 IEC 60811-404 测试）。美国中西部一家一级汽车供应商报告称，14 个月内没有电缆膨胀故障，而之前的连接器在 6 个月内就失效。这种 PUR 材料适用于我们的 M12 和 M8 系列工业防水连接器电缆组件，支持材料标准化。 |
| 镀金触点，具有 500 周期耐久性 | 我们在振动（5g，10-500Hz）下循环使用 A 编码的 4 针 M12 连接器，同时监测接触电阻。经过 1000 次机械配合后，电阻保持在 4.5mΩ以下——完全符合 DeviceNet 规范。对于高频对接站（如机器人换刀机），我们推荐使用压接端子面板插座，以消除可能导致热点的焊接空隙。 |
| 360°屏蔽带排水线终端 | 我们的 D 码和 X 码屏蔽版本内置排水线，即使电缆套被不均剥离，也能保持可靠的 360°接地接触——这是常见的现场安装错误。该设计在客户输送机分拣系统中，将以太网分组错误降低了 37%，且有 15 个变频器。 |
除特别注明外，温度在 25°C 环境下验证的数值
| 参数 | A 代码 | B 码 | C 代码 | D 码 | X 代码 | S 码 | L 码 |
| 主要应用 | 传感器、IO-Link、分立式 | PROFIBUS，DeviceNet | 交流电源（电机制动） | 以太网 100 Mbps | 千兆以太网（CAT6a） | 交流伺服电源（12A） | 直流电力分配（16A） |
| 旗倒计数 | 2 – 17 | 4 – 5 | 3 – 6 | 4 | 8 | 2 – 4 | 4（大轨距） |
| 电流额定值（每个触点） | 1.5 – 4A | 4A | 1.5 – 4A | 4A | 0.5A（每对） | 12A | 16A |
| 电压额定 | 30 – 250 伏 | 250V | 60 – 250 伏 | 250V | 50V | 250 – 630V | 63V |
| 屏蔽选项 | 可选（花剑+编织） | 有屏蔽（标准） | 可选 | 屏蔽（S/FTP） | 屏蔽（S/FTP） | 有遮蔽 | 有遮蔽 |
| 交配周期 | ≥100 次 | ||||||
| 操作温度 | -25°C ~ + 85°C | ||||||
| 保护（配偶） | 每批通过实际 1 米/30 分钟的浸水测试验证了 IP67 | ||||||
| 盐雾 | 48 小时 | ||||||
| 联络基地 | 黄铜配镀层 | ||||||
| 绝缘体 | PA66 | ||||||
| 最大接触点 R | ≤3mΩ | ||||||
| RoHS / REACH | 完全遵守最新的 SVHC 候选名单 | ||||||
Reunion 维护着一个超越证书清单的四大质量体系：
| 认证 | 申请与核实证据 |
| ISO 9001：2015 | 质量管理——设计、生产和售后服务。 |
| ISO 13485：2016 | 医疗器械质量管理——适用于诊断或监测设备中使用的 M12。 |
| RoHS / REACH / 冲突矿产 | 全面披露重要资料来源;每批提供冲突矿物报告模板（CMRT）。 |
| 项目 | 细节 |
| 标准包装 | 带有独立腔体巢的防静电托盘（防止运输过程中接触损坏）。提供适用于非关键应用的散装袋选项。 |
| 卷轴/磁带包装 | 适用于 SMT 和穿孔面板连接器——每卷 1000 件，用于自动挑选安装。 |
| 示例交货时间 | 5-7 天（库存 A/D/X 代码）;定制线束：12-15 天。 |
| 生产前期 | 标准订单需 18-22 天（≤5,000 件）。 |
| 运输条款 | EXW（深圳）、FCA、FOB（燕田/石口）、CIF、DDP——根据买方货运代理灵活。 |
| 保修 | 针对制造缺陷的 12 个月（寄售库存合同延长至 24 个月）。 |
| 技术支持 | 24 小时工程响应（包括周末） |
| 库存项目 | VMI（供应商管理库存）在您指定的仓库提供寄售库存——可签订超过 5 万个的年合同。 |
答：这是我们从质量经理那里收到的#1 问题。以下是我们坦率的回答：
批量浸泡，而非偶尔的类型测试：我们从每批生产中随机抽取 5 对配对（至少每 500 个零件 1 对）。它们在 1.0 米深的自来水中浸泡 30 分钟，电缆端密封。拆除后，我们立即测量绝缘电阻（500 伏直流时 100MΩ>），并进行介电耐阻（1.5kV 交流电 60 秒）。如果有任何样品失效，整批样本将被隔离并重新处理。
我们提供视频证据：应要求，我们会通过电子邮件发送该批次浸水测试的短视频片段——以便审核员查看实际水箱和时间戳。
同样的协议也适用于我们的 M8 系列工业防水连接器——无论你用 M8 做紧凑型传感器还是 M12 做现场总线骨干，密封验证标准都是一样的，确保你在整个组件组合中保持一致。
答：是的，有两项经过实地验证的预防措施：
密封独立于编码——所有编码都使用相同的 O 形圈槽几何形状和螺距（M12x1），因此 IP67 性能统一。不过，我们建议：
- 保持高电流 S/L 连接器与以太网 X/D 连接器之间 10 毫米的最小间距，以减少热耦合（S 码触点在 12A 时可比环境温度升高 15°C）。
- 使用带遮蔽的 X 码电缆，排水线接地至接地线——我们的屏蔽版本包含金属背壳，实现连续 360°接触，防止电线电磁干扰损坏 GigE 机架。
