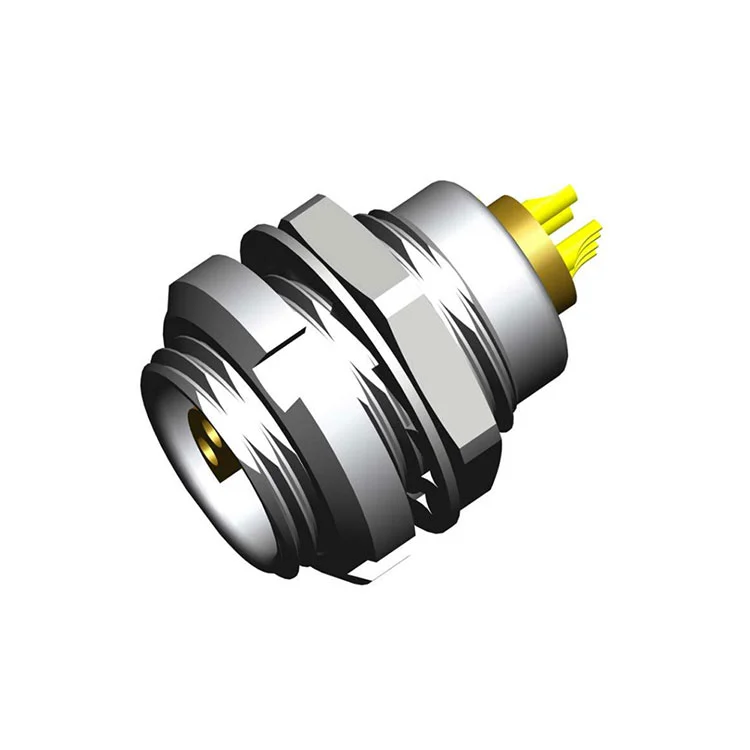

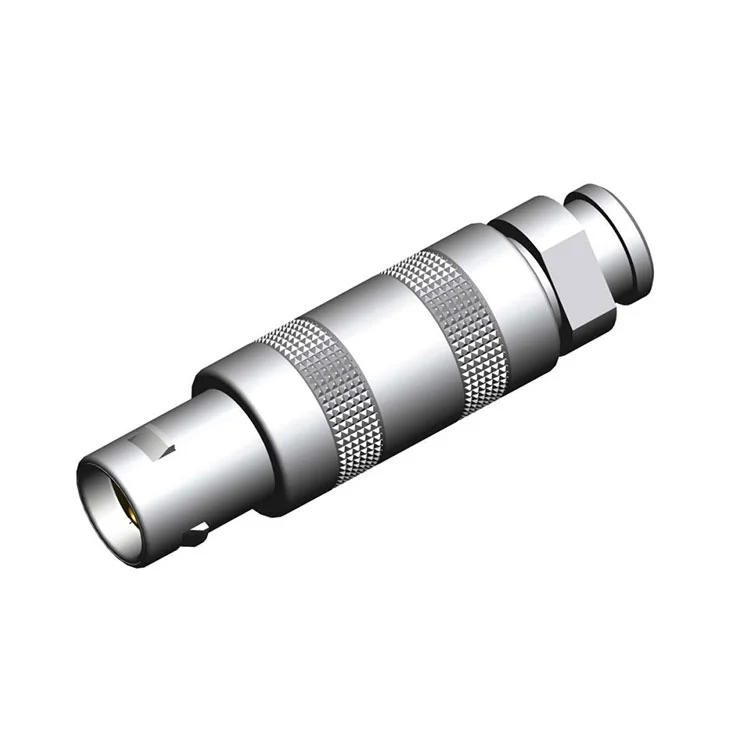

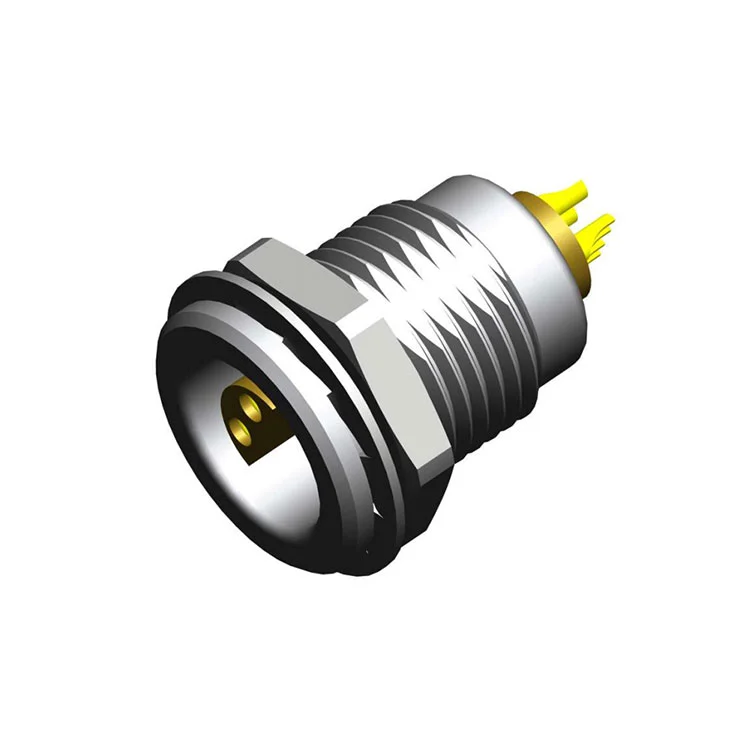

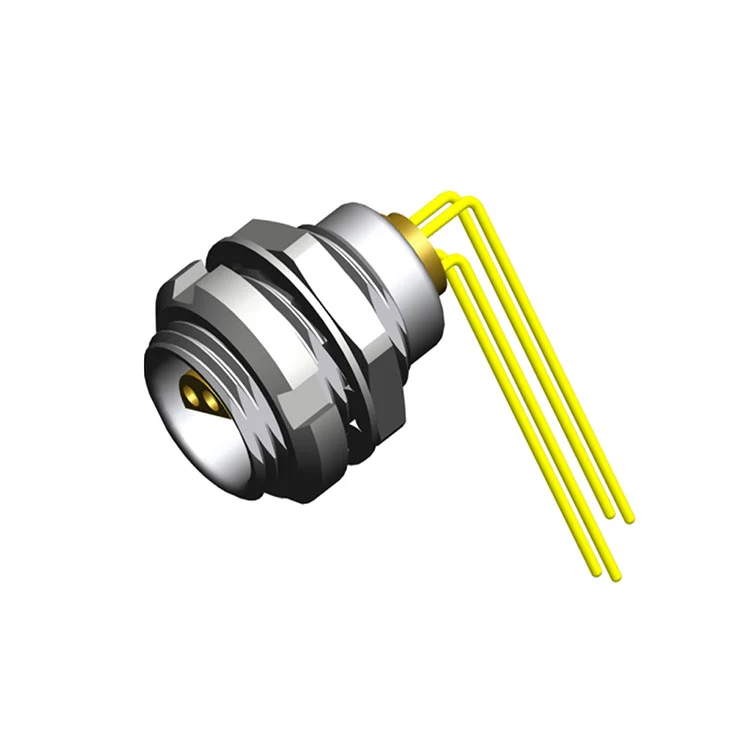

S 系列金属推拉式连接器

主要卖点

S 系列以其独特的轻量化设计、空间效率和强劲性能而脱颖而出。

这些特点使 S 系列成为医疗器械 OEM 和测试设备制造商的首选连接器。

应用与实际应用场景

S 系列金属推拉连接器特别适用于便携性、减轻重量和空间效率为主要设计驱动因素的应用。

主要应用领域

- 医疗手持设备——便携式超声、患者监护仪、脉搏血氧仪、电外科设备及诊断仪器。

- 测试与测量 — 手持示波器、万用表、逻辑分析仪、校准工具以及高温和低温测试仪。

- 可穿戴技术——工业外骨骼、健康监测贴片和头戴显示器。

- 视听设备——专业便携式录音机、广播摄像机和无线发射器。

技术规格

Reunion 对 S 系列进行设计，以满足高强度的性能要求，同时保持轻量化结构。

所有 S 系列连接器均符合 RoHS 标准，并在发货前经过 100%电气和机械测试，关键尺寸还采用统计过程控制（SPC）。

定制化与流程

Reunion 为 S 系列提供广泛的定制选项，使 OEM 制造商能够精准定制连接器以满足其应用需求。

可定制选项

- 壳色 — 银色、黑色或自定义 RAL 颜色。

- 接触电镀——金（标准）、银或锡;厚度可以指定。

- 接触加载——仅填充所需的接触点;未使用的位置可以留空或用假销填补。

- 电缆组件——定制长度、规格（32AWG 至 20AWG）、护套材料（PVC、PUR、硅胶、PTFE）及应力缓解靴。

- 激光雕刻——在壳体表面标注标志、零件号或条码。

- 包装——防静电管、磁带卷轴或定制标签。

制造流程流程

留尼翁掌控其 4000 平方米深圳工厂的每一个关键环节：

- 精密加工——将铝合金壳体数控车削至±0.01 毫米公差。

- 阳极氧化/电镀——表面处理以增强耐腐蚀性并可选着色。

- 接触冲压与电镀——采用铜合金高速冲压;选择性镀金。

- 注塑成型——用工程塑料（PPS、LCP）成型的内衬件，以实现高温稳定性。

- 装配 — 半自动化装配，具扭矩控制和目视检查功能。

- 电气测试——100%绝缘电阻、介电耐受、接触电阻和通断性检查。

- 机械测试——配合/解合力验证和尺寸检查。

- 包装 — 真空密封的防静电袋，内含干燥剂，装在加固纸箱中。

竞争优势——为何选择 Reunion 的 S 系列

Reunion 决定将黄铜作为标准外壳材料——这并非昂贵的选择——为 S 系列带来了独特的市场优势。结合工厂直达定价和响应迅速的工程支持，我们为便携设备 OEM 提供具备竞争优势的服务。

认证与质量保证

Reunion 的质量体系通过国际认可的认证认证获得验证，涵盖设计、制造和分销领域。

Reunion 的垂直整合设施和基于 ERP 的可追溯性确保每一个 S 系列连接器都经过严格的工艺控制，从原材料到最终检验。

样品、测试、保修与退货

常见问题解答（FAQ）

Reunion 网站重点介绍了如 ISO 13485 等医疗认证。这适用于 S 系列吗？这对我的非医疗便携设备有什么好处？

是的——ISO 13485 适用于 S 系列，因为 Reunion 的质量管理体系涵盖了我们所有连接器产品。对于您的非医疗便携设备（如手持测试设备或可穿戴工业传感器），该认证将帮助您确保：

- 严格可追溯性——每个 S 系列批次均有生产记录和测试数据。

- 变更控制——任何材料或工艺的修改都需要正式重新验证，防止意外的性能变化。

- 更严格的工艺控制——进货检验和工序验证比典型工业标准更为严格。

本质上，您将获得医疗设备级的质量保证，应用于您的便携式工业或消费产品——而没有医疗级的价格溢价。

Reunion 为 S 系列提供哪些线缆组装选项？能否提供带有加模应力缓解的预终端线束？

Reunion 为 S 系列提供了广泛的电缆组装能力。你可以具体说明：

- 电缆类型 — PVC（标准）、PUR（耐油）、硅胶（柔性、高温）或 PTFE（高温耐化学）。

- 规格 — 32AWG 至 20AWG，带屏蔽或不带屏蔽。

- 长度 — 任何具有±10 毫米公差的定制长度。

- 覆成型 — 我们在连接器背壳处提供加模应力释放套，以提升弯曲半径和拉力（最高可达 200 牛顿）。成型组件的最低订购通常为 100 件，但我们可以提供较少数量的原型。

- 交货期 — 样品电缆（≤5 条）需 7–10 天;生产订单需要 15 到 20 天。

请将您的电缆规格和布线图交给我们的研发团队——我们将在两周内确认可行性并交付样品供您验证。
