M5 系列工业传感器连接器

M5 系列工业传感器连接器是 Reunion 为日益壮大的微型工业传感器家族打造的专用互联设备——包括近距检测器、光电电池、温度发射器和压力开关，这些传感器现已遍布智能工厂车间。该圆形连接器通过 DIN EN 61076-2-105 认证，结合了 5 毫米联结接口和可承受邻近机械振动的螺纹锁机构。IP67 级别的外壳能防止食品加工和汽车制造环境中常见的灰尘、冷却液飞溅和洗车暴露。M5 系列提供 2 针、3 针和 4 针三种版本，支持独立传感器输出（NPN/PNP）和模拟信号（4-20mA，0-10V）。触点由黄铜精密加工，并选择性镀金，确保接点电阻在整个使用寿命内稳定在 3mΩ以下。Reunion 完全内部生产 M5 系列，采用与我们大型工业连接器家族相同的生产规范——精密加工、注塑成型、自动化组装和 100% 电气验证。最终，这种微型连接器的性能与大型连接器类似，使工程师能够部署更小、更密集的传感器阵列，同时不影响连接完整性。

主要卖点

M5 系列为最小的传感器形态带来了必要的工业连接性，具备自动化工程师特别需要的功能。

技术规格

所有材料均符合 RoHS 标准。Reunion 对每个 M5 连接器——包括导通性、绝缘电阻和介电耐受性——进行 100%电气测试，并每批通过基于样品的环境测试（热循环、振动、盐雾）验证制造一致性。

定制与制造工艺

Reunion 认识到工业传感器制造商通常需要定制电缆组件和终端配置以适应其具体的外壳设计和生产工艺。M5 系列在每个阶段都设计为定制。

可定制选项

电缆组件——定制长度（0.1 米至 10 米），PUR/PVC 护套，单端或双端配置。

终端样式——焊杯、PCB 或飞线（剥离和镀锡线）。

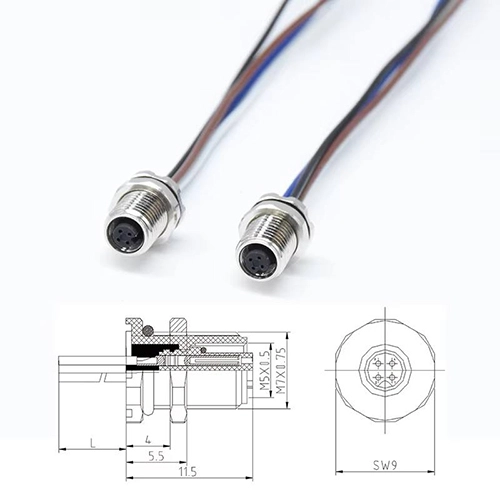

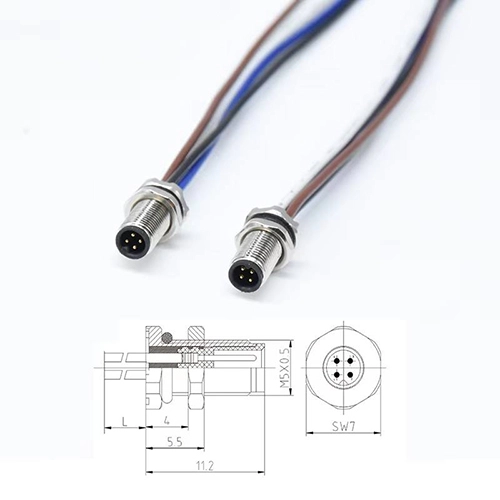

连接器方向——适用于面板安装和电缆安装应用的直角或直角版本。

接触装载——2 针、3 针或 4 针;未使用的位置可以留空或装上假接触点。

电缆标记——定制印刷或热缩标签用于识别。

包装——散装、防静电袋或定制标签的卷轴，用于自动化装配线。

制造流程流程

留尼汪深圳工厂掌控 M5 生产的每一个关键环节：

精密加工——数控自动车床生产±0.02 毫米公差的金属外壳和接触点。

选择性镀层——自动桶装镀层在镍底层上镀≥0.3 微米金。

注塑成型——使用精密腔体模具成型的 PA66 绝缘体。

电缆准备——自动切割、剥离和镀锡;内部进行 PUR/PVC 挤压。

装配——半自动化生产线，配备扭矩控制螺丝固定和接触点插入验证功能。

测试——100%电气验证（导通性、绝缘、介质）;基于样本的 IP67 泄漏测试。

包装——含干燥剂的防静电真空密封;出口用纸箱包装。

竞争优势——为何选择 Reunion 的 M5 系列

M5 系列工业传感器连接器在市场中既有高端欧洲品牌，也有低成本无品牌替代品。Reunion 的价值主张正是弥合了两者之间的差距。

这对传感器 OEM 意味着什么：Reunion 的 M5 系列能够满足工厂自动化客户要求的质量和合规性，同时以保护利润率的价格。通过内部制造和完全可追溯性，你能获得低成本供应商无法保证的一致性——而且没有欧洲品牌的高价。

认证与质量保证

Reunion 的质量框架为传感器制造商提供了所需的文档和流程控制，以实现客户审批和合规。

留尼汪的 M5 生产采用统计过程控制（SPC），每批原料从原材料到最终测试均可追溯。我们保存每批的材料证书、成型参数和测试记录，支持您的质量审核和客户文档要求。

常见问题解答（FAQ）

M5 连接器如何应对工业机械的持续振动——螺纹锁紧是否真的能防止松动？

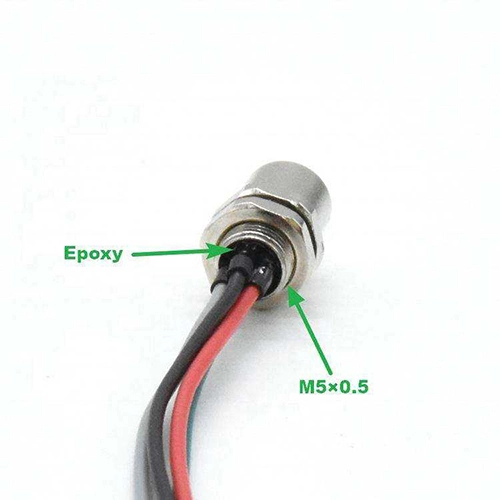

M5 的螺纹锁定机构专为持续振动环境设计。与仅依赖摩擦力的推拉式连接器不同，M5 的 M5x0.5 螺纹提供独立于电缆拉力的机械固定。在独立测试中——由留尼汪实验室模拟 IEC 60068-2-6（10-500Hz，5g）2000 小时振动曲线，连接器接合后——未观察到松动，触点电阻保持在规格内。我们建议在配合时施加 0.2-0.3 牛米的扭矩，我们的装配工具在电缆组件中也确保了这一点。对于极端振动应用（如发动机），我们还提供应客户要求在接合螺纹上涂抹的锁紧胶。

M5 连接器能否与屏蔽电缆配合使用，用于需要 EMC 保护的应用？

是的。Reunion 提供集成屏蔽选项的 M5 连接器：

- 屏蔽电缆变体——带有编织或箔膜屏蔽的电缆组件（覆盖率≥85%）。

- 屏蔽面板安装连接器 — 背壳与电缆屏蔽板有 360°夹紧接触，终端连接到连接器金属外壳。

- 系统接地 — 连接器的金属外壳通过面板安装螺母提供接地的连续性。

订购时，请注明“屏蔽”并说明你的电缆屏蔽终端要求。屏蔽版本的标准交货期为 15-18 天（由于额外的组装步骤稍长）。屏蔽的 M5 连接器常用于工业相机和测量应用中，EMI 抗干扰至关重要。

保持 IP67 密封的正确安装扭矩和连接器方向是什么？

为了实现并保持 IP67 密封，Reunion 建议采用以下安装方法：

- 扭矩规格 — 对于面板安装连接器，将固定螺母拧紧至 0.2-0.3 牛米（手拧紧加工具转动四分之一圈）。过度拧紧会对 O 型圈造成压力，降低密封效果。

- O 型圈状态——O 型圈密封件预装;交配前确保它干净且无杂物。关键密封应用时，需在 50 次配合后更换 O 型圈。

- 电缆弯曲半径——在连接器入口处保持最小弯曲半径为 5×，以防止电缆密封受力。

- 对接——将连接器完全拧入，直到 O 型圈接触面板表面。不要用工具强迫交配——手系紧紧就足够了。

对于洗涤应用，Reunion 建议使用 PUR 电缆选项（该线对化学清洁剂有抵抗力），并将连接器安装时，电缆出口朝下，以防止液体在密封处积聚。
